Qu'est-ce qu'une unité pan-tilt, et quelles sont ses principales spécifications ?

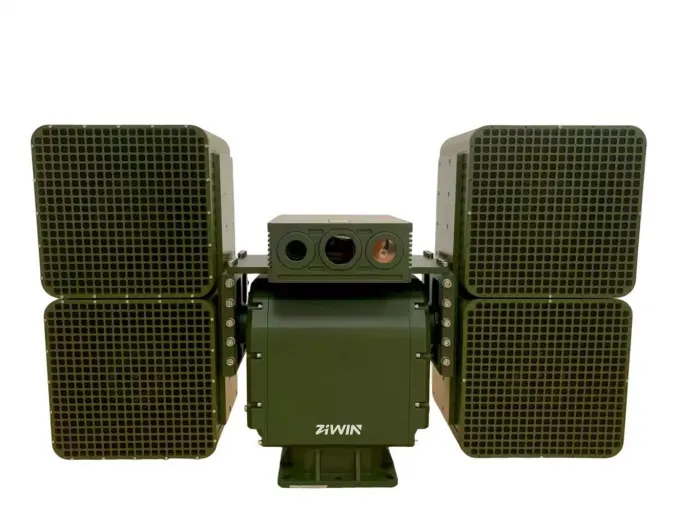

Une unité pan-tilt (PTU) est une plateforme de support motorisée qui permet à l'équipement monté de tourner horizontalement et de s'incliner verticalement.

Les unités pan-tilt sont largement utilisées pour supporter et contrôler la direction des caméras de surveillance, des systèmes radar, des antennes et des haut-parleurs de forte puissance. Avec les progrès technologiques, leurs applications se sont étendues du montage de caméras et de la transmission de signaux analogiques et réseau à la transmission de signaux radiofréquence (RF) à haute fréquence et à l'alimentation électrique de forte puissance des charges utiles montées.

Selon la capacité de charge, la vitesse de contrôle, la précision de positionnement et l'environnement d'exploitation, les unités pan-tilt sont disponibles en configurations légères, moyennes et lourdes, ainsi qu'en modèles basse vitesse, haute vitesse et haute précision, pour répondre aux exigences de montage d'équipement et de contrôle de mouvement dans différentes applications.

Une unité pan-tilt se compose principalement d'une structure mécanique, d'un système moteur, d'un système de contrôle et de composants auxiliaires. Ces composants fonctionnent ensemble pour assurer un contrôle de mouvement précis.

La structure mécanique est fabriquée en alliage d'aluminium moulé à haute résistance pour garantir la stabilité et la résistance au vent dans des environnements sévères. Selon l'agencement de montage de la charge utile, l'unité pan-tilt peut être classée en montage supérieur ou montage latéral (type T ou type U). Les conceptions à montage supérieur ont une structure simple mais un centre de gravité plus élevé. Les conceptions à montage latéral offrent une plus grande stabilité et un centre de gravité plus bas, ce qui leur permet de supporter des charges utiles plus lourdes.

Le système d'entraînement est au cœur du contrôle de mouvement précis. Les mécanismes d'entraînement courants présentent différentes caractéristiques :

• Entraînement à vis sans fin : Offre un rapport de réduction élevé, une structure compacte et une forte capacité d'autoblocage. Il est généralement utilisé dans les unités pan-tilt lourdes et extérieures pour aider à empêcher la charge utile de glisser vers le bas lors d'une coupure de courant.

• Entraînement à engrenage harmonique : Transmet le mouvement par la déformation élastique d'un engrenage flexible. Ses avantages incluent une taille compacte, un faible poids, une haute précision de transmission et un jeu nul. Il est largement utilisé dans les unités pan-tilt de haute précision et à grande vitesse.

• Entraînement à engrenage conventionnel : Présente une structure simple et un rendement de transmission élevé. Cependant, il est moins efficace qu'un entraînement à vis sans fin pour obtenir de grands rapports de réduction et un autoblocage, et est principalement utilisé dans les unités pan-tilt légères.

Le système de contrôle comprend des circuits de commande de moteur, des encodeurs et un microprocesseur. Les unités pan-tilt modernes utilisent généralement des moteurs CC sans balais avec des algorithmes de contrôle en boucle fermée pour fournir un réglage de vitesse sans palier et une régulation de vitesse précise. Des encodeurs de position absolue de haute précision fournissent un retour d'information en temps réel sur la position angulaire, conservant les informations de position lors des coupures de courant afin que le fonctionnement puisse reprendre lorsque l'alimentation est rétablie.

Pour répondre à différentes exigences d'application, l'unité pan-tilt est généralement équipée de bagues collectrices électriques pour la transmission des signaux lors d'une rotation continue à 360°, de dispositifs de préchauffage pour les environnements à basse température, ainsi que de circuits de protection contre la foudre et les surtensions.

Les unités pan-tilt peuvent être classées en catégories légère, moyenne ou lourde selon leur capacité de charge maximale.

• Unités pan-tilt légères : Moins de 15 kg. Elles conviennent aux petites caméras intégrées ou aux objectifs à focale fixe et offrent un encombrement réduit et un coût faible.

• Unités pan-tilt moyennes : Moins de 35 kg. Elles conviennent aux objectifs zoom de taille moyenne et aux caissons de protection et constituent le type le plus courant sur le marché.

• Unités pan-tilt lourdes : Supportent des charges de 30 kg ou plus de 100 kg. Elles utilisent des structures métalliques robustes et des moteurs à couple élevé et conviennent aux équipements volumineux, par exemple : les téléobjectifs lourds, les systèmes radar et les télémètres laser.

• Unités monaxes : Offrent soit un panoramique à 360°, soit une inclinaison. Elles présentent une structure simple et un coût relativement faible.

• Unités bi-axes : Offrent à la fois le panoramique et l'inclinaison, permettant un positionnement multidirectionnel avec une couverture horizontale à 360°.

• Unités pan-tilt à montage supérieur : La charge utile est montée sur le dessus de l'unité pan-tilt. Cette configuration est compacte mais présente un centre de gravité plus élevé et nécessite un couple moteur plus important.

• Unités pan-tilt à montage latéral : La charge utile est montée sur l'un des côtés de l'unité dans une configuration en T ou au centre dans une configuration en U. Le centre de gravité plus bas améliore la stabilité et réduit efficacement les contraintes mécaniques causées par le déport de la charge utile.

La capacité de charge est le poids maximal qu'une unité pan-tilt peut supporter dans des conditions de fonctionnement nominales. Lors du choix d'une unité pan-tilt, assurez-vous que le poids total de la charge utile et la hauteur du centre de gravité restent dans les limites spécifiées. Un facteur de sécurité de 1,3 à 1,5 est généralement recommandé pour éviter la surchauffe du moteur ou les dommages structurels causés par une surcharge.

La précision d'une tête panoramique inclinable diffère également, et on la classe généralement en résolution angulaire et en répétabilité. Les têtes panoramiques inclinables standard ont généralement une résolution angulaire de 0,01 degré, avec une précision de positionnement de ±0,1 degré. De plus, certaines têtes panoramiques inclinables de haute précision offrent une répétabilité aussi fine que ±0,01 degré, leur permettant de revenir avec précision à des positions prédéfinies après des mouvements rapides.

Les unités de tête panoramique inclinable à rotation complète offrent généralement une rotation horizontale continue à 360°. La plage d'inclinaison verticale se situe généralement entre −90° et +90°, selon le modèle. En ce qui concerne la vitesse de rotation, les unités à tête panoramique inclinable munies d'entraînements à vis sans fin fonctionnent généralement à des vitesses plus faibles, tandis que celles dotées d'entraînements harmoniques ou de moteurs à entraînement direct offrent des vitesses plus élevées. Certaines unités peuvent atteindre 200°/s ou plus. Combinées à un contrôle de vitesse progressif, ces unités peuvent suivre rapidement des objets en mouvement. La précision de positionnement est également une mesure clé de la précision de contrôle d'une tête panoramique inclinable et comprend principalement la résolution angulaire et la précision de répétabilité de positionnement.

En conclusion, l'unité de tête panoramique inclinable est une plateforme de charge utile ; elle permet d'assurer le réglage, le positionnement et le suivi. Lorsque nous choisissons une unité de tête panoramique inclinable, une évaluation complète doit prendre en compte les dimensions de la charge utile, son poids, la hauteur de son centre de gravité, la méthode de montage, la vitesse de rotation, la plage de rotation et l'environnement d'exploitation.
