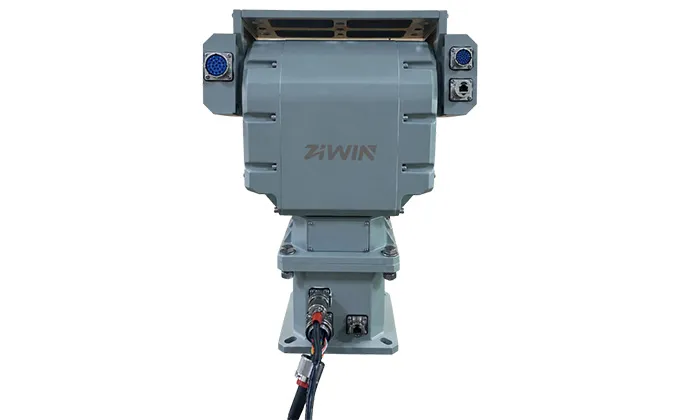

Personnalisation d'unité pan-tilt de 100 kg : technologie intégrée de bague collectrice haute puissance pour rotation continue à 360°

9 × circuits traversants 15A · 135A courant combiné maximal · 5kW+ · Protection IP66 · Précision ±0,1°

Présentation de la solution

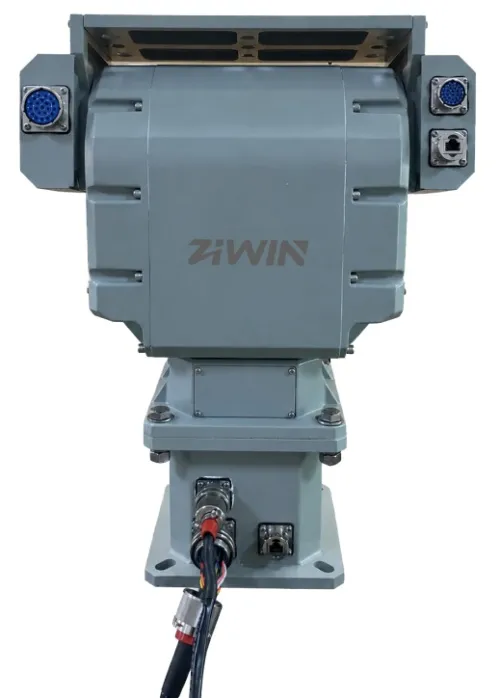

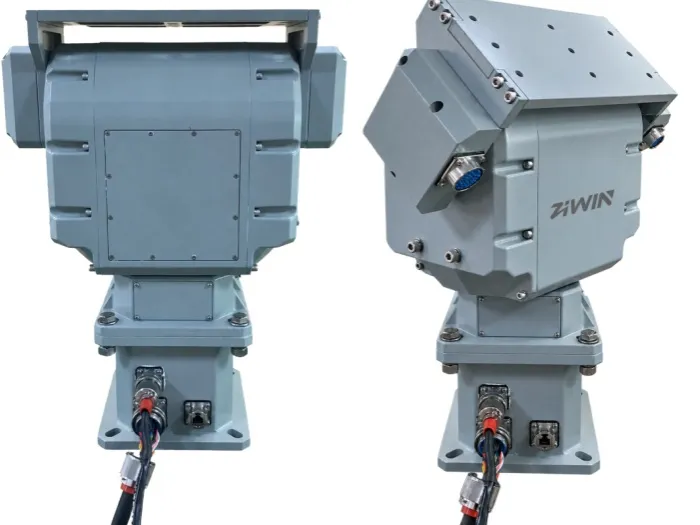

Dans les systèmes radar, d'antennes directionnelles et anti-drones, les unités pan-tilt ne se contentent pas de supporter de lourdes charges utiles, mais transmettent également de manière fiable des courants élevés, l'alimentation de commande et les signaux de communication. Cette tête pan-tilt robuste profondément personnalisée offre une capacité de charge utile montée en haut de 100 kg, une rotation horizontale continue de 360° et une plage d'inclinaison à limitation mécanique de −50° à +70°. Les vitesses maximales de panoramique et d'inclinaison sont respectivement de 30°/s et 15°/s, avec une répétabilité de positionnement de ±0,1°. L'unité pan-tilt assure une protection IP66 et fonctionne à des températures de −40°C à +65°C. Sa technologie intégrée de bague collectrice haute puissance intègre neuf ensembles de circuits traversants positifs et négatifs de 15A, une alimentation système 28V DC, une communication RS485 et quatre lignes de signal traversantes, offrant des interfaces clairement définies pour le support de charge mécanique, le transfert d'énergie en rotation et la gestion des câbles.

Spécifications clés

Assignation des broches du câble :

D'après la documentation de câblage de l'unité pan-tilt fournie, le connecteur d'alimentation principale utilise neuf paires de fils rouge/noir. Des paires positive et négative clairement définies simplifient l'assemblage, la mise en service et la maintenance sur site, tout en contribuant à maintenir séparés les circuits à courant élevé et les signaux de communication.

Pourquoi une tête panoramique inclinable renforcée de 100 kg nécessite-t-elle une technologie de joint tournant à haute puissance ?

Pour une plateforme rotative équipée d'une tête panoramique inclinable de 100 kg, obtenir une rotation à 360° n'est qu'une exigence de base. Tout aussi essentiel est la capacité à alimenter en énergie de manière stable l'équipement embarqué tout au long de la rotation continue. Les mécanismes rotatifs conventionnels supportent généralement des courants allant jusqu'à 20 A, tandis que cette unité panoramique inclinable ZIWIN largement personnalisée offre 9 canaux d'alimentation traversants de 15 A, fournissant une capacité de courant combinée maximale de 135 A pour répondre aux besoins d'alimentation à courant plus élevé.

Dans des applications telles que le balayage radar, la radiogoniométrie d'antenne et le suivi électro-optique de lutte anti-drones, les équipements nécessitent souvent une rotation prolongée en va-et-vient ou continue. Acheminer directement les câbles d'alimentation, de commande et de signal à travers l'axe de rotation peut entraîner l'emmêlement des câbles, des tractions, des flexions excessives et des contraintes sur les connecteurs. Une technologie de joint tournant à haute puissance assure une connexion électrique fiable entre les composants fixes et rotatifs, permettant une rotation continue à 360° tout en assurant une transmission haute puissance ininterrompue et stable à l'équipement embarqué.

Neuf circuits traversants de 15 A : que signifie un courant combiné maximal de 135 A ?

Le canal d'alimentation principal de cette configuration se compose de neuf circuits traversants positifs/négatifs de 15 A. Chaque circuit comprend un fil rouge 15 A+ et un fil noir 15 A−, soit un total de 18 fils d'alimentation principaux. En additionnant le courant nominal de chaque circuit, on obtient un courant combiné maximal de :

9 circuits × 15 A par circuit = 135 A

La puissance est calculée à l'aide de P = U × I. Si les neuf circuits fonctionnent dans les limites de tension applicables, les limites d'élévation de température et les exigences de déclassement, la puissance totale à une tension d'entrée de 48 V est de :

48 V × 135 A = 6,48 kW

Dans ces conditions, la capacité de transmission de puissance combinée supérieure à 5kW

Applications radar

Les radars de détection au sol, les radars de détection à basse altitude et les plateformes d'essai nécessitent généralement un balayage périodique ou une rotation panoramique continue. Cette unité de plateau panoramique-inclinaison prend en charge une rotation panoramique continue à 360°, avec un réglage de vitesse sans palier de 0,01°/s à 30°/s. Elle prend également en charge 200 positions préréglées, le balayage automatique et les fonctions de patrouille pour répondre à diverses exigences de balayage et de positionnement.

La technologie de joint tournant haute puissance fournit une alimentation stable aux amplificateurs de puissance radar, aux unités de traitement et aux autres équipements du côté rotatif. Cela permet d'intégrer directement le réseau radar et l'électronique de support sur la plateforme rotative, raccourcissant ainsi les chemins de transmission des signaux et réduisant les pertes de transmission. Les opérateurs peuvent contrôler à distance l'azimut de l'unité de plateau panoramique-inclinaison via l'interface RS485 en utilisant le protocole PELCO-D pour le balayage et le positionnement.

Avec une capacité de charge utile montée sur le dessus de 100 kg, ce plateau panoramique-inclinaison peut supporter un réseau radar, son boîtier de commande associé et les faisceaux de câblage, offrant un support de charge et de rotation stable pour un système radar combiné.

Applications d'antenne

Les antennes de communication directionnelles, les antennes de radiogoniométrie et les antennes de poursuite nécessitent un pointage stable et précis et peuvent intégrer des unités RF, des amplificateurs de puissance, des dispositifs de chauffage et des capteurs de position. Cette unité de plateau panoramique-inclinaison offre à la fois une précision de positionnement et une répétabilité de positionnement de ±0,1°, prend en charge 200 positions préréglées et dispose d'une fonction de retour automatique à la position d'origine pour répondre aux exigences de pointage répété et d'inspection sans surveillance.

Neuf circuits d'alimentation traversants de 15 A permettent à chaque module fonctionnel de recevoir une alimentation séparée. Associés aux canaux de signaux pour le contrôle et le retour d'état, ils intègrent les connexions d'alimentation et de signaux via l'interface rotative au sein de l'unité de plateau panoramique-inclinaison, réduisant l'enchevêtrement et la tension des câbles externes.

Si des signaux RF doivent être transmis depuis la charge utile rotative vers une sortie à la base de l'unité de plateau panoramique-inclinaison, nous pouvons également fabriquer un joint tournant RF spécial pour les fréquences de fonctionnement requises dans la plage de 3 à 18 GHz, permettant la transmission des signaux RF entre le côté fixe et le côté rotatif.

L'équipe ZIWIN possède une vaste expérience dans le développement de solutions de plateaux panoramiques-inclinaisons personnalisées pour des clients dans le monde entier. Nous aidons les clients à relever les défis techniques dans les applications réelles, en adaptant chaque solution aux exigences de charge utile, de transmission de puissance rotative et de contrôle de précision de leur projet. Si vous avez des besoins de projet, veuillez nous contacter à sales@ziwincctv.com pour discuter d'une solution profondément personnalisée pour votre application.
