Caractéristiques du positionneur d'inclinaison de panoramique à vitesse variable ZN-SPM25Y
Unité d'inclinaison moyenne, utilisation intérieure/extérieure
Transmission d'engrenage de ver de haute précision
Prise en charge de la mise hors tension à verrouillage automatique
Capacité de charge max. 22kg(48.8lb)
Construction en alliage d'aluminium à haute résistance
Vitesse panoramique: 0.01 ° ~ 20 °/S (jusqu'à 55 °/S; plus la vitesse de rotation est élevée, plus la capacité de charge utile est faible)
Vitesse d'inclinaison: 0.01 ° ~ 10 °/S (jusqu'à 30 °/S; plus la vitesse de rotation est élevée, plus la capacité de charge utile est faible)
360 ° continu (plage de rotation personnalisable de 0 ° à 340 °)
Plage d'inclinaison: -60 ° ~ 20 ° (rotation limitée en option, avec une plage d'angle maximale de-90 ° à 90 °)
Position préréglage: 200
Précision préréglage: ± 0.1 °
Prise en charge de la position et de la position absolue
RS485/RS422 Pan Contrôle avec Pelco P/D Protocole
Catégorie de protection: IP66 étanche
| Modèle | ZN-SPM25Y |
| Max. Capacité de charge | 22kg(48.8lb) |
| Type de charge | Charge supérieure, Charge latérale |
| Mode de transmission | Transmission d'engrenage de ver |
| Pan Vitesse | 0.01 ° ~ 20 °/S |
| Vitesse d'inclinaison | 0.01 ° ~ 10 °/S |
| Gamme Pan | 360 ° continu |
| L'inclinaison a sonné | -60 ° ~ 20 ° |
| Presets | 200 |
| Précision de préréglage | ± 0.1 ° (facultatif ± 0.01 °) |
| Croisière automatique | Support, 2 (chacun avec 40 préréglages) |
| Scan automatique | Soutien, 1 |
| Position préréglée de lentille | Facultatif |
| Vitesse de contrôle de lentille | Facultatif |
| Auto Homing | Il peut être mis en place dans la période de 1 ~ 60 mins |
| Puissance sur l'auto-test | Des appuis |
| Passage en position | Réponse de requête ou transmission de réponse en temps réel |
| Interrupteur auxiliaire | Facultatif (1 ~ 2 groupes) |
| Sel-Vaporisateur | Facultatif |
| Protocole | Pelco D (facultatif Pelco P/ModBus-RTU) |
| Taux de bauds | 9600bps (facultatif 2400/4800/115200 bps) |
| Auto-verrouillage | Des appuis |
| Interface | |
| Interface de communication | RS422 (RS485/RS232/interface réseau facultatif) |
| Sortie de câble supérieure | Un câble de signal standard de passage (4 cœurs), un câble de sortie de puissance DC24V (2A) |
| Sortie de câble inférieure | Un câble de signal standard (4 cœurs), un câble d'entrée d'alimentation DC24V (alimentation système), un câble RS422 (communication pan-inclinaison). |
| Général | |
| Alimentation électrique | DC24V (facultatif DC48V/AC220V) |
| Consommation de puissance | ≤ 60W |
| Consommation de puissance statique | ≤ 2W |
| Protection de qualité | IP66 |
| Température de travail | -25 ℃ ~ + 65 ℃ |
| Humidité de travail | 90% HR, sans condensation |
| Température de stockage | -40 ℃ ~ + 65 ℃ |

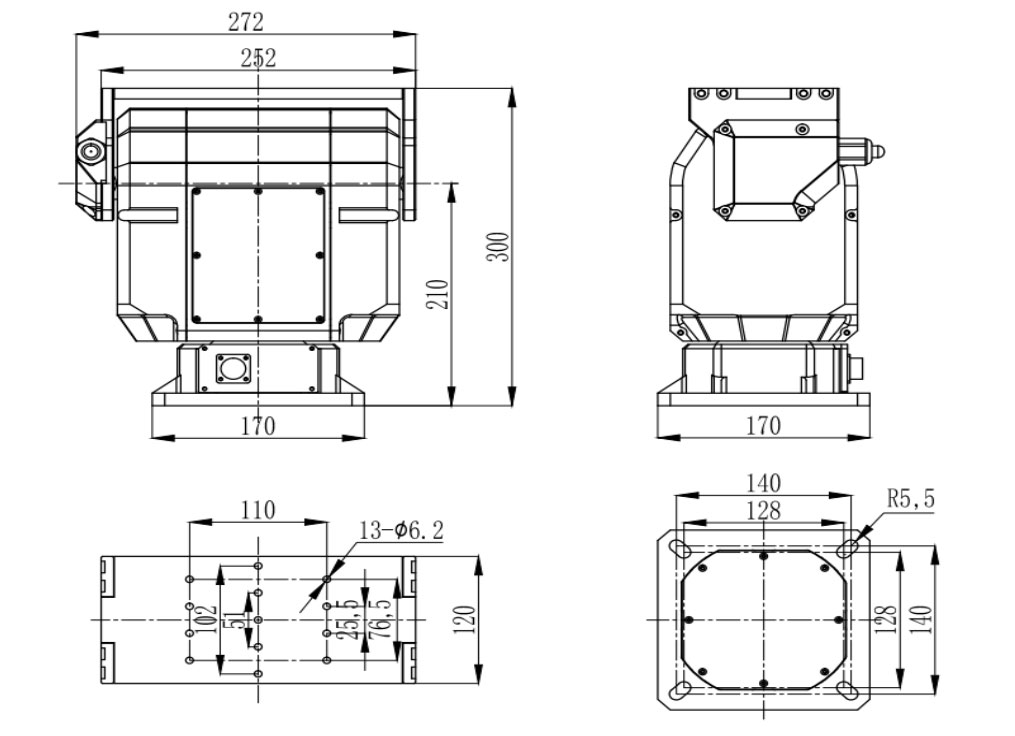

| Taille | 272 × 170 × 300mm(L × W × H) |
| Poids | 11kg(24.4lb) |
Q: Quels types de modules de caméra le ZN-SPM25Y peut-il soutenir?
R: L'unité panoramique-inclinaison ZN-SPM25Y peut être équipée de cœurs de caméra à zoom à focale moyenne à longue ou de modules d'imagerie thermique, ce qui la rend idéale pour les tâches d'observation à longue portée et de suivi des cibles.
Q: Quelles sont les applications typiques de l'unité pan-tilt ZN-SPM25Y?
R: Ce modèle est couramment utilisé dans les véhicules robotiques, la prévention des incendies de forêt, la surveillance maritime, les postes d'observation frontaliers et les stations terrestres d'UAV pour la surveillance de moyenne à longue distance.
Q: Comment la structure mécanique est-elle optimisée pour les charges utiles lourdes?
R: Avec une capacité de charge maximale de 22 kg et une transmission à vis sans fin de haute précision, l'unité offre un mouvement fluide et un support stable pour les grands modules optiques ou thermiques sous des angles variés.
Q: Comment le ZN-SPM25Y performe-t-il dans des conditions extérieures difficiles?
R: Il dispose d'un corps en alliage d'aluminium à haute résistance et d'une protection étanche IP66, assurant des performances durables dans les environnements de poussière, de pluie, de pulvérisation de sel et sujets aux vibrations.
Q: Soutene-t-il l'intégration avec des systèmes intelligents ou robotiques?
A: Oui. Il prend en charge les interfaces de communication RS422/RS485/RS232 et les protocoles ModBus-RTU/Pelco P/D, permettant une intégration transparente avec les systèmes de contrôle basés sur l'IA et les plates-formes robotiques.
