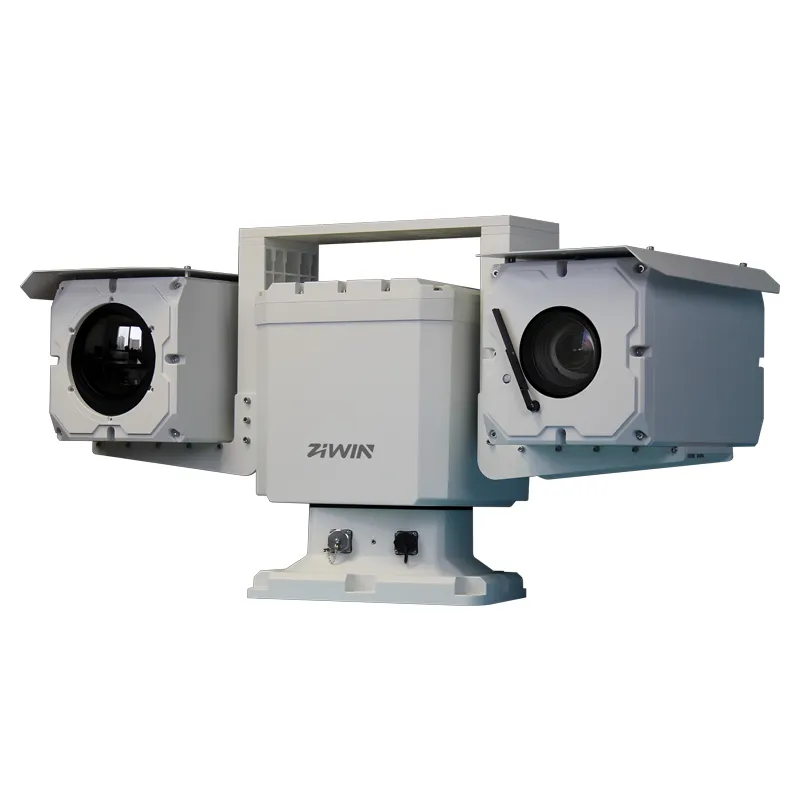

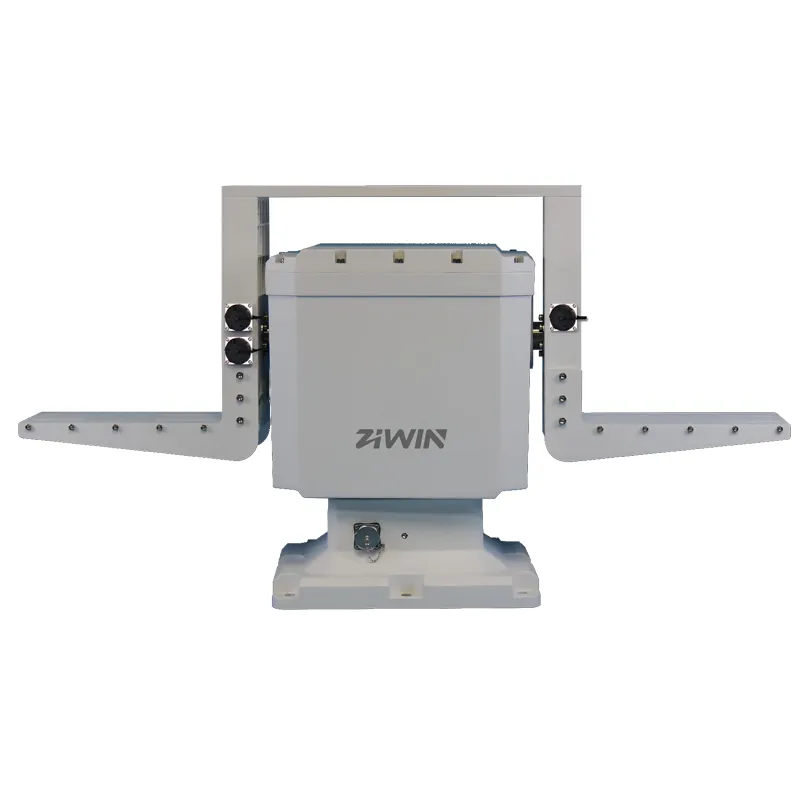

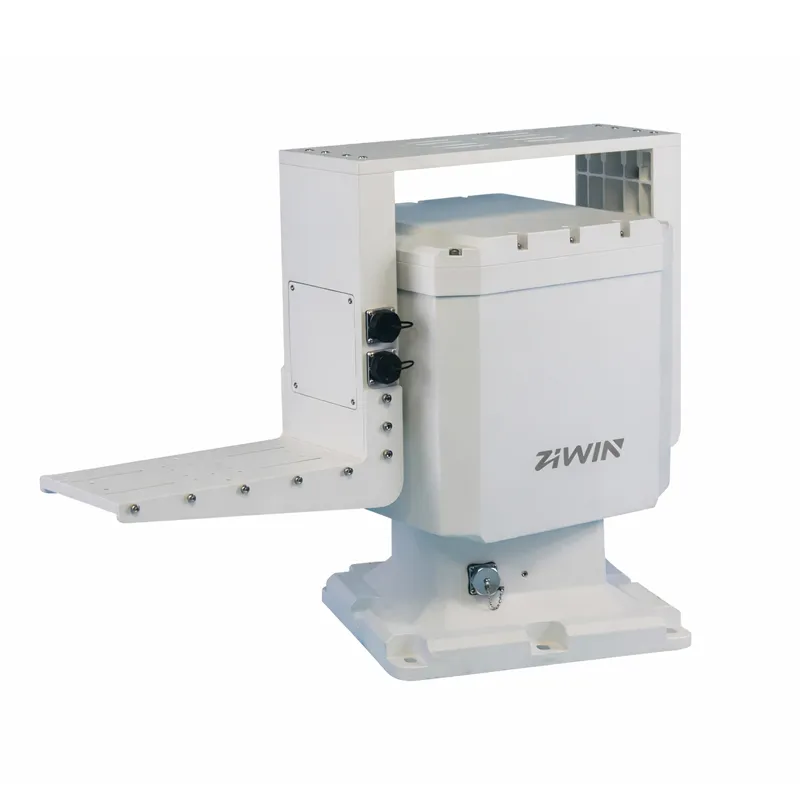

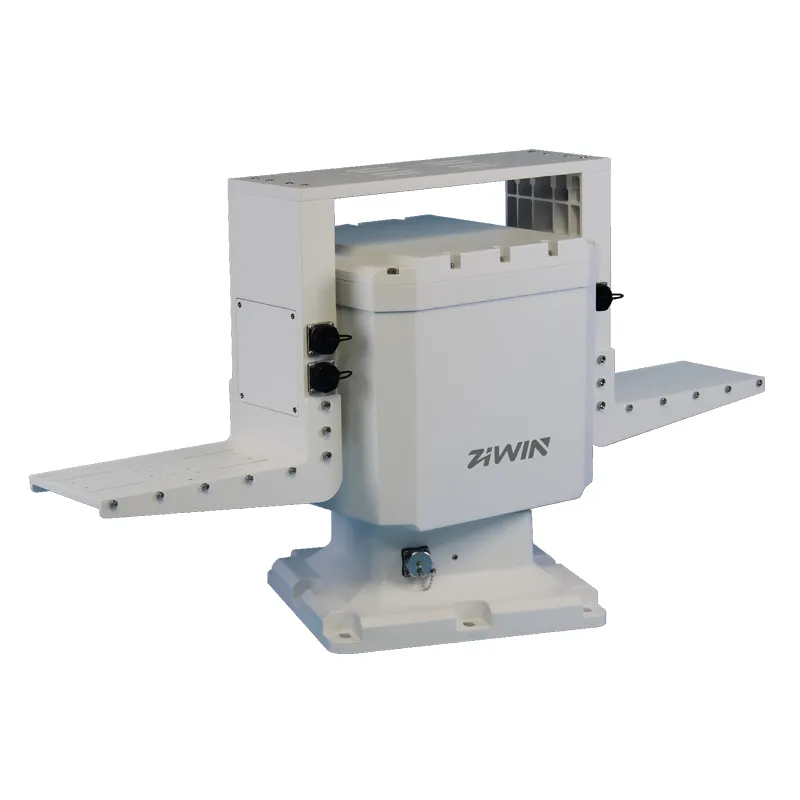

Caractéristiques de l'unité panoramique-inclinaison haute précision ZN-HAPT50S avec charge utile de 100 kg (220,46 lb) et précision de positionnement de 0,003°
Unité panoramique-inclinaison haute précision, utilisation intérieure/extérieure
Moteur servo à boucle fermée haute précision avec entraînement harmonique
Capacité de charge maximale : 100 kg (charge latérale)
Construction en alliage d'aluminium à haute résistance
Vitesse panoramique : ≤100°/s (max.)
Vitesse d'inclinaison : ≤80°/s (max.)
Précision de positionnement : horizontal ±0,003° ; vertical ±0,003°
Retour de position et position absolue pris en charge
Contrôle panoramique RS422/RS485/RJ45 avec protocole Pelco P/D
Indice de protection : IP67 étanche
| Modèle | ZN-HAPT50S |
| Capacité de charge maximale | Charge double face (50 % de la charge utile de chaque côté) : 100 kg (220,46 lb) |
| Type de charge | Charge latérale |
| Mode de transmission | Servomoteur à boucle fermée de haute précision avec réducteur harmonique et encodeur magnétique intégré |
| Vitesse de panoramique maximale | ≤100°/S |
| Vitesse d'inclinaison maximale | ≤80°/S |
| Plage de rotation horizontale | Rotation continue à 360° |
| Plage d'inclinaison | -90° ~ 90° |
| Préréglages | 255 |
| Précision de positionnement | Horizontal ±0,003° ; Vertical ±0,003° |
| Balayage en croisière | Prise en charge |
| Retour de position | Transmission de réponse à une requête ou réponse en temps réel |
| Protocole | Pelco D |
| Débit en bauds | 9600 bps (2400/4800/115200 bps en option) |
| Interface | |
| Interface de communication | RS422 (RS485/interface réseau en option) |
| Sortie de câble latérale | 2× commande de PTU RS485 (2 fils chacun), 2× liaison Ethernet 10/100 M (4 fils chacune), 2× câble de sortie d'alimentation DC24V (4 A chacun) |
| Sortie de câble inférieure | 1× commande de PTU RS485 (2 fils), 1× liaison Ethernet 10/100 M (4 fils), 1× câble d'entrée d'alimentation DC48V |
| Général | |
| Alimentation électrique | DC48V±25 % |
| Consommation d'énergie | ≤180W (chauffage activé) |
| Protection contre les intempéries | IP67 |
| Température de fonctionnement | -40℃~+70℃ |
| Humidité de fonctionnement | 90 % HR, sans condensation |

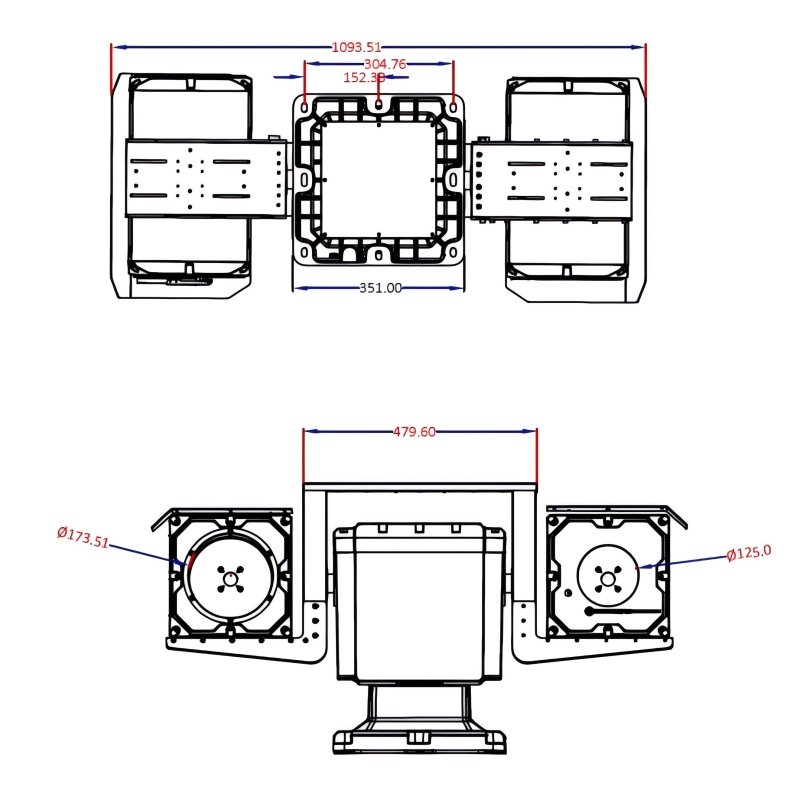

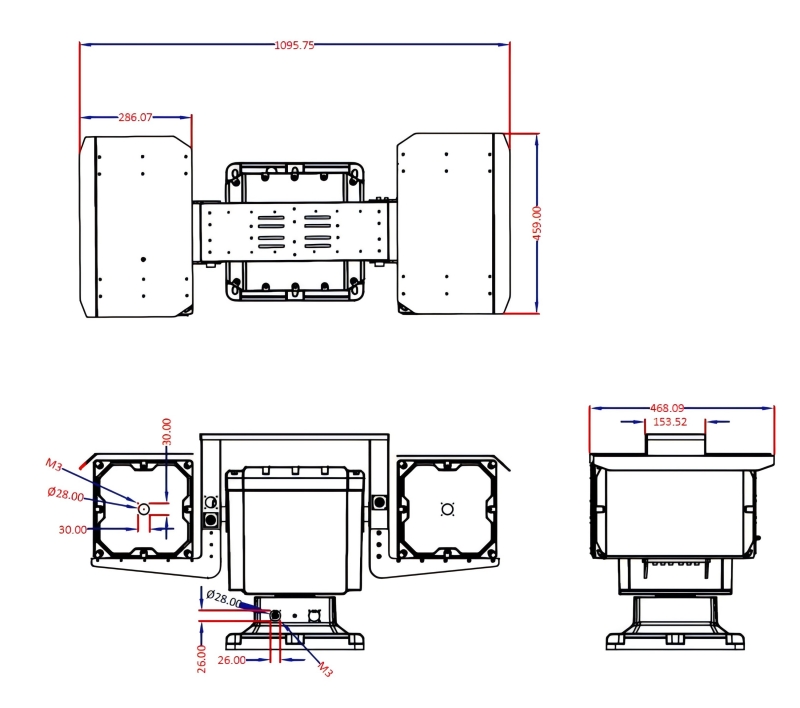

| Taille (chargement latéral) | 1034×303×561 mm (L×l×H) |
| Poids | ≤45 kg (sans enceintes) ; ≤70 kg (avec enceintes double face) |

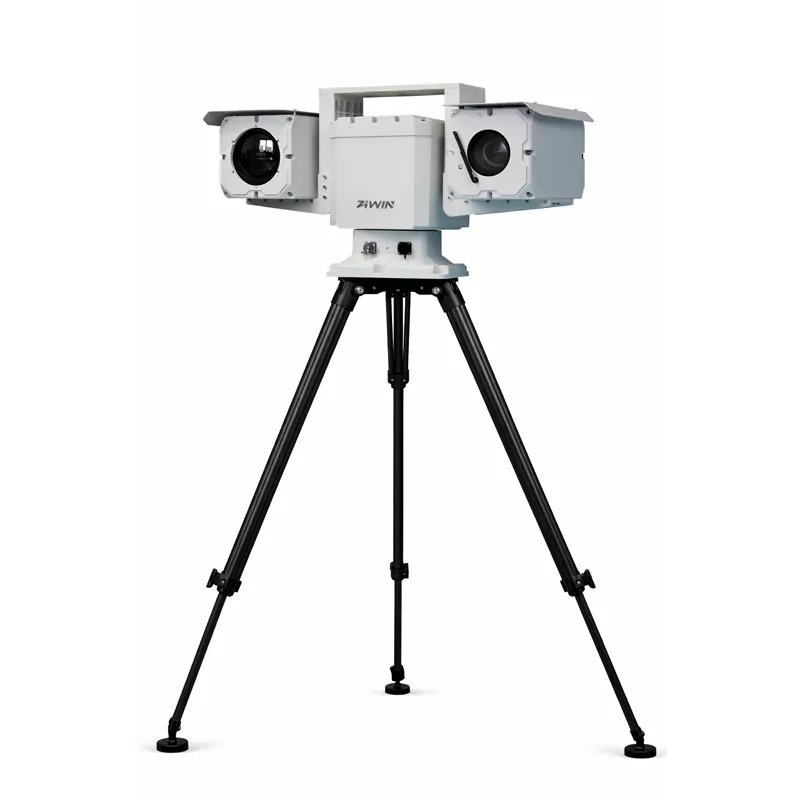

| Méthode d'installation | Installation fixe, montage sur véhicule, levage |
| Autre | Personnalisable selon le modèle standard |
L'unité prend en charge jusqu'à 100 kg de charge bilatérale (50 kg de chaque côté), ce qui la rend idéale pour les applications à usage intensif telles que les systèmes radar, les caméras à longue portée et les charges utiles multi-capteurs.
Il offre un positionnement ultra-précis avec une précision de ±0,003° sur les axes panoramique et inclinaison, garantissant des performances de suivi stables pour les systèmes de surveillance et de suivi exigeants.
Oui, le système prend en charge des vitesses panoramiques allant jusqu'à 100°/s et des vitesses d'inclinaison allant jusqu'à 80°/s, permettant une acquisition rapide des cibles et un suivi fluide des objets en mouvement.
L'unité prend en charge le RS422 (standard) avec des interfaces RS485 et Ethernet en option, et est compatible avec le protocole Pelco D, permettant une intégration transparente dans les systèmes de contrôle existants.
Absolument. Il dispose d'une protection IP67, fonctionne à des températures allant de -40 °C à +70 °C et supporte des conditions de forte humidité, ce qui le rend fiable pour les environnements extérieurs et industriels.
