Caractéristiques de l'unité pan-tilt haute précision à charge utile de 30 kg (66,14 lb) avec une précision de positionnement de 0,005°
Unité pan-tilt haute précision, utilisation intérieure/extérieure
Moteur servo à boucle fermée haute précision avec entraînement harmonique
Capacité de charge maximale : 30 kg (charge en haut)/40 kg (charge latérale)
Construction en alliage d'aluminium à haute résistance
Vitesse panoramique : ≤40°/s (jusqu'à 60°/s ; plus la vitesse de rotation est élevée, plus la capacité de charge utile est réduite)
Vitesse d'inclinaison : ≤20°/s (jusqu'à 40°/s ; plus la vitesse de rotation est élevée, plus la capacité de charge utile est réduite)
Précision de positionnement : Horizontal ±0,005° ; Vertical ±0,01°
Retour de position et position absolue pris en charge
Contrôle panoramique RS422/RS485/RJ45 avec protocole Pelco P/D
Indice de protection : IP67 étanche
| Modèle | ZN-HAPT40S |
| Capacité de charge maximale | Charge en haut : 30 kg (66,14 lb)/Charge latérale : 40 kg (Charge latérale) |
| Type de charge | Charge en haut/Charge latérale |
| Mode de transmission | Servomoteur à boucle fermée de haute précision avec réducteur harmonique et encodeur magnétique intégré |
| Vitesse de panoramique maximale | Charge en haut : Charge de 10 kg : 60°/s ; Charge de 20 kg : 50°/s ; Charge de 30 kg : 40°/s Charge latérale : Charge de 10 kg : 60°/s ; Charge de 20 kg : 50°/s ; Charge de 30 kg : 40°/s ; Charge de 40 kg : 30°/s |
| Vitesse d'inclinaison maximale | Charge supérieure : charge de 10 kg : 40°/s ; charge de 20 kg : 30°/s ; charge de 30 kg : 20°/s Charge latérale : charge de 10 kg : 40°/s ; charge de 20 kg : 30°/s ; charge de 30 kg : 20°/s ; charge de 40 kg : 10°/s |
| Plage de rotation horizontale | Rotation continue à 360° |
| Plage d'inclinaison | -90° ~ 90° |
| Préréglages | 255 |
| Précision de positionnement | Horizontal ±0,005° ; Vertical ±0,01° (par rapport à la position de référence 0° de l'unité panoramique-inclinaison) |
| Balayage en croisière | Prise en charge |
| Retour de position | Transmission de réponse à une requête ou réponse en temps réel |
| Protocole | Pelco D |
| Débit en bauds | 9600 bps (2400/4800/115200 bps en option) |
| Interface | |
| Interface de communication | RS422 (RS485/interface réseau en option) |
| Sortie de câble supérieure | 1× commande PTU RS485 (2 conducteurs), 1× liaison Ethernet 10/100 M (4 conducteurs), 1× câble de sortie d'alimentation DC24V (4 A) |
| Sortie de câble latérale | 2× contrôle PTU RS485 (2 conducteurs chacun), 2× Ethernet 10/100M pass-through (4 conducteurs chacun), 2× câble de sortie d'alimentation DC24V (4A chacun) |
| Sortie de câble inférieure | 1× contrôle PTU RS485 (2 conducteurs), 1× Ethernet 10/100M pass-through (4 conducteurs), 1× câble d'entrée d'alimentation DC24V |
| Général | |
| Alimentation électrique | DC24V (DC48V en option) |
| Consommation d'énergie | ≤60W (chauffage activé) |
| Indice de protection | IP67 |
| Température de fonctionnement | -40℃~+70℃ |
| Humidité de fonctionnement | 90 % HR, sans condensation |

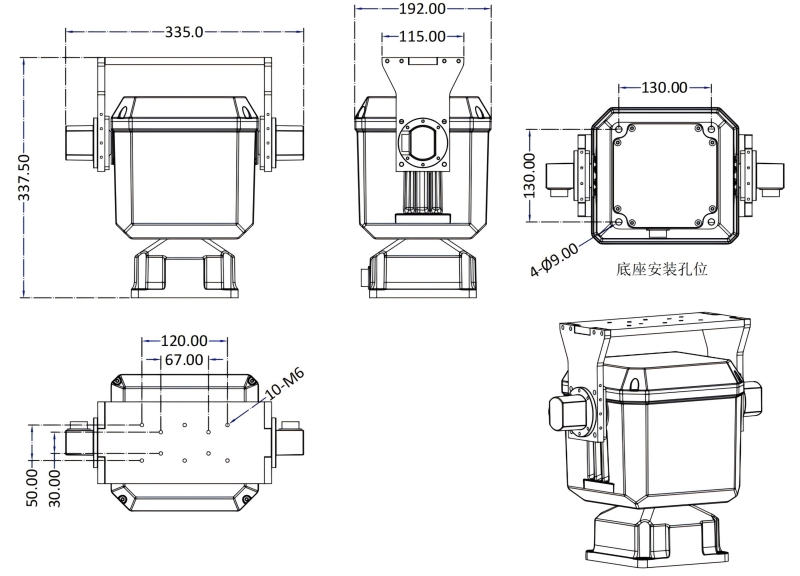

| Dimensions (charge en tête) | 335×192×337,5 mm (L×l×H) |

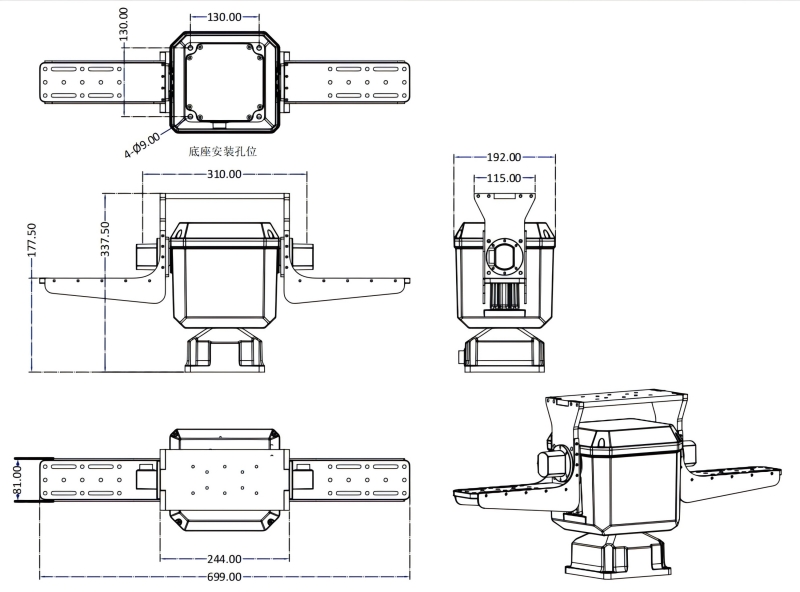

| Taille (chargement latéral) | 669×192×337,5 mm (L×l×H) |
| Poids | 9 kg (19,84 lb) |
| Méthode d'installation | Installation fixe, montage sur véhicule, levage |
| Autre | Personnalisable sur la base du modèle standard |
L'unité supporte jusqu'à 30 kg en charge supérieure et 40 kg en charge latérale, ce qui la rend adaptée aux caméras, aux antennes radar et à d'autres charges utiles de poids moyen.
Oui, elle offre une rotation panoramique continue à 360° et une plage d'inclinaison de -90° à +90°, garantissant une couverture totale sans angles morts.
Le système offre un positionnement de haute précision avec une précision horizontale de ±0,005° et une précision verticale de ±0,01°, idéal pour les applications de suivi et de surveillance.
Il prend en charge le RS422 (par défaut) avec en option les interfaces RS485 et Ethernet, et est compatible avec le protocole Pelco D pour une intégration système facile.
Oui, l'unité est conçue pour des conditions difficiles avec une protection IP67, une plage de température de fonctionnement de -40 °C à +70 °C et une prise en charge des environnements à forte humidité.
Les caméras de vidéosurveillance Ziwin ont une haute qualité. Si vous êtes intéressé par nos produits, veuillez laisser un message ici, nous vous répondrons dès que possible.
