Aujourd'hui, lorsque les clients recherchent une unité pan-tilt, ils ne regardent souvent que le poids de la charge utile en premier. Mais ce n'est qu'une partie du processus de conception. Une petite caméra thermique dans un système pan-tilt se comporte différemment d'une grande antenne radar de même masse portée à son extrémité par un autre système pan-tilt.
C'est cette distinction qui explique la prolifération de positionneurs pan-tilt sur mesure dans des applications telles que la surveillance à longue portée, le suivi radar, les systèmes EO/IR, les systèmes anti-drones (mini-mitrailleuses de scan de drones), la surveillance maritime et l'automatisation industrielle. Une charge utile présente également ses propres complexités et exigences spécifiques en matière d'environnement mécanique, électrique et environnemental là où elle est employée, de sorte qu'aucune solution unique ne répond souvent aux normes acceptables de stabilité, de précision ou de fiabilité requises par ces projets.
Une bonne unité pan-tilt sera toujours conçue en partant du niveau de la charge utile.
Publicités Vous aimerez peut-être aussi : Dans la plupart des projets, il est courant de ne connaître au départ que le poids de la charge utile fourni par le client. Mais c'est ici que les fabricants de pan-tilt chevronnés se concentrent généralement davantage sur la structure principale de la charge utile que sur son poids.
À titre d'exemple, nous avons une petite caméra thermique de 15 kg directement au-dessus de l'axe d'inclinaison, qui peut être considérée comme facile à contrôler. Le centre de gravité est maîtrisé, la traînée aérodynamique n'est pas trop élevée et l'inertie de rotation reste sous contrôle. En revanche, si la charge utile est une antenne radar volumineuse ou une parabole de communications, la dynamique est tout à fait différente. Elle a le même poids, mais avec une surface plus importante, elle génère une charge aérodynamique bien plus grande due au vent et à l'inertie lors des manœuvres (en particulier pour les vitesses de rotation élevées).
Cela montre pourquoi les dimensions de la charge utile et l'emplacement du centre de gravité sont souvent plus importants que le poids. Lorsque le centre de gravité est placé excessivement haut ou, potentiellement, éloigné de l'axe d'inclinaison (les moteurs et les boîtes de vitesses devront alors maintenir un couple bien supérieur à ce pour quoi ils ont été conçus). Cela peut entraîner une dégradation de la précision de positionnement, une augmentation des vibrations et une diminution de la durée de vie des systèmes de transmission mécanique au fil du temps. C'est pourquoi tant de systèmes pan-tilt robustes ont des configurations à montage latéral ou à double bras plutôt qu'une simple conception à montage supérieur. Ces conceptions rapprochent le centre de gravité de l'axe de rotation, ce qui ajoute de la stabilité.

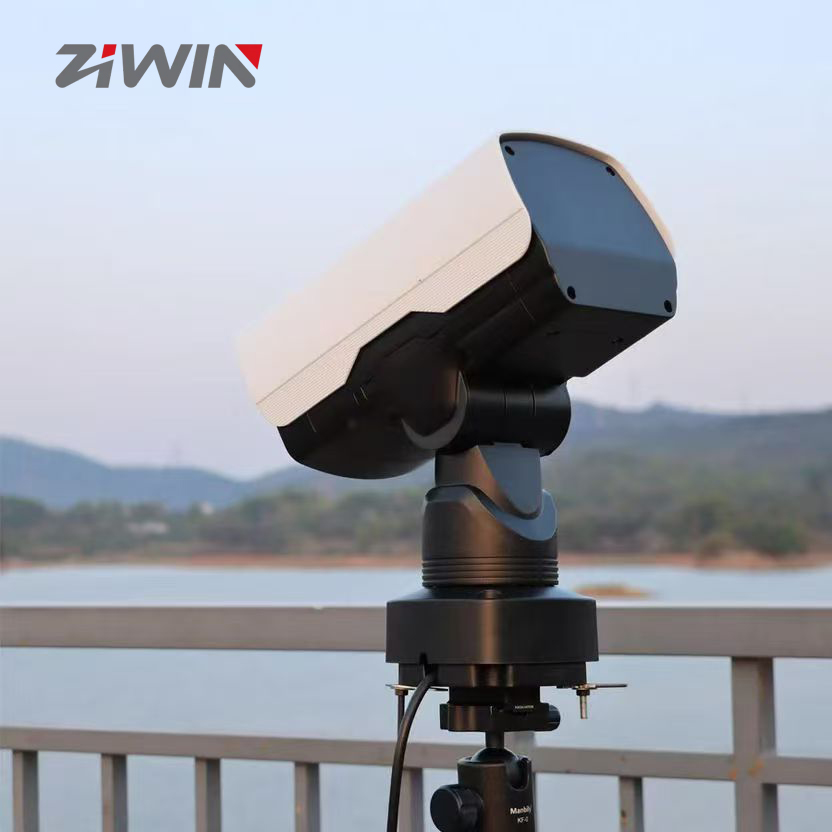

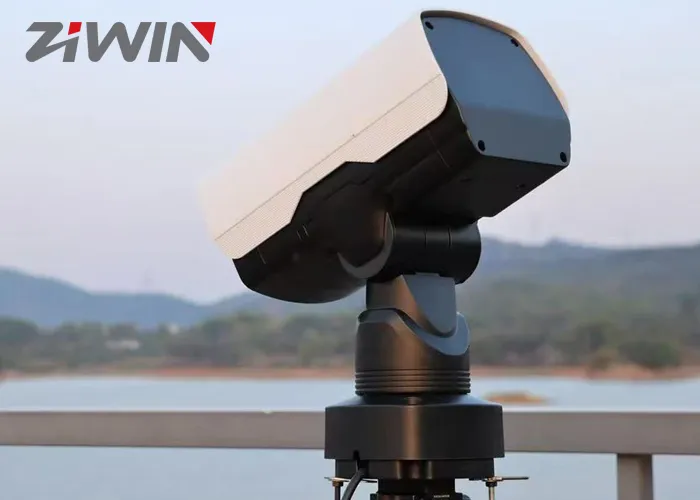

Cela ne convient pas à n'importe quelle conception mécanique d'unité pan-tilt. La taille compacte et le poids généralement équilibré des systèmes de caméra compacts les rendent adaptés aux structures à chargement supérieur, car ils sont plus faciles à stabiliser que les reflex numériques. Ces configurations sont généralement plus simples, plus légères et moins coûteuses.

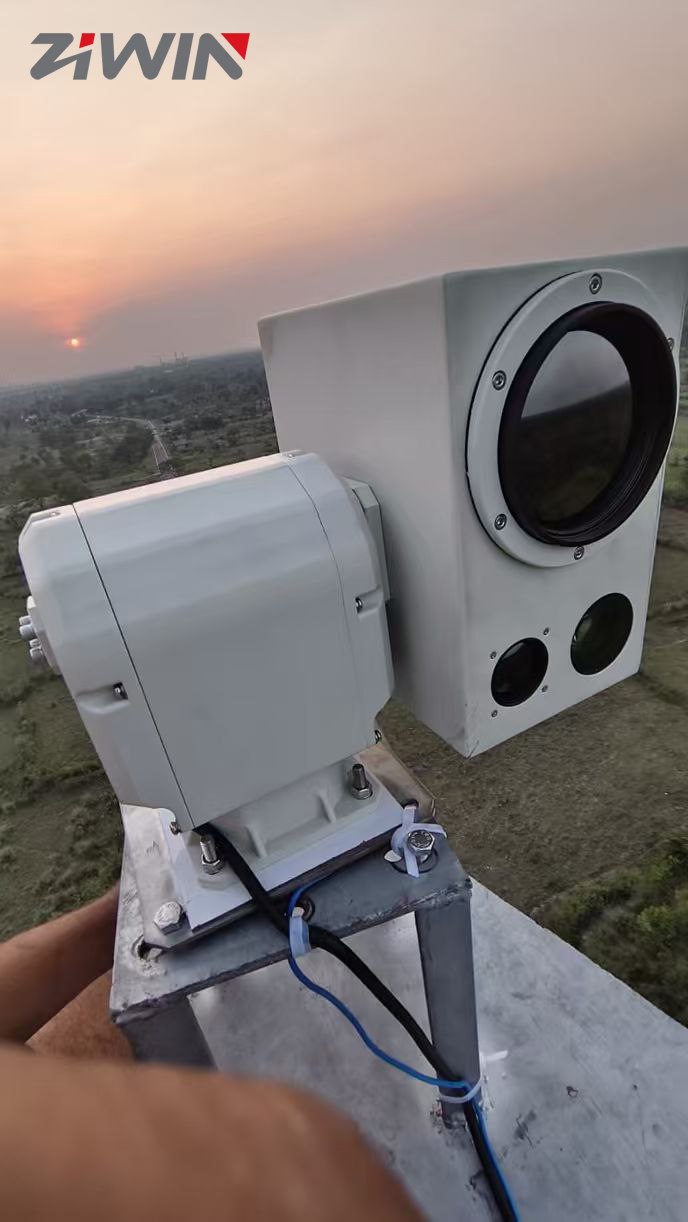

Pendant ce temps, les systèmes EO/IR de plus grand diamètre (supérieurs à 100 mm ou 4 pouces), les radars et les équipements de communication nécessitent généralement des mécanismes à chargement latéral ou de type berceau. Dans ce cas, la rigidité structurelle est absolument primordiale. Le suivi à grande vitesse d'une charge utile plus importante se traduit par des forces dynamiques bien plus élevées lors de l'accélération et de la décélération. Si le positionneur pan-tilt n'est pas suffisamment rigide, il oscillera (c'est-à-dire qu'il suivra trop loin) et/ou dépassera la cible, ou subira une fatigue mécanique au fil du temps.
Une partie de cela relève aisément de la reconnaissance à longue portée ; même une petite vibration peut suffire à gâcher ces splendides images que vous capturez. L'installation d'une caméra thermique avec une distance de surveillance de cible de plusieurs kilomètres peut devenir instable si la plateforme pan-tilt manque d'équilibre. Cela donne un aperçu de la raison pour laquelle la personnalisation se concentre davantage sur la capacité de charge utile que sur sa stabilité en mouvement continu.
L'une d'elles est l'exigence toujours implacable des clients pour une combinaison d'une grande capacité de charge utile et d'une vitesse de rotation très élevée. Cependant, ces deux exigences sont généralement contradictoires par nature.
Avec l'augmentation de la vitesse de rotation, les charges dynamiques appliquées au système sont plus fortes. Les moteurs ont besoin d'un couple plus important, les réducteurs subissent souvent des forces d'impact de plusieurs ordres de grandeur supérieurs et le châssis structurel doit résister à davantage de vibrations. Une unité pan-tilt conçue pour déplacer les antennes dans des positions très lentes et précises peut ne pas bien performer pour les applications de suivi de drones.
Si nous prenons comme exemples un système anti-drone ou une application de pointage radar, cela nécessite un pan-tilt agile et un retour d'angle précis. Cet équilibre provient d'une segmentation logique du rôle que jouent la vitesse, la rigidité, les algorithmes de contrôle et l'inertie de la charge utile.
Dans de nombreux scénarios, l'augmentation de la vitesse entraîne une charge utile maximale plus faible. Ce compromis est un aspect fondamental de la conception mécanique, et il souligne davantage la nécessité de la personnalisation parmi les applications professionnelles.
Les systèmes pan-tilt modernes sont plus sophistiqués qu'une simple base motorisée. Dans de nombreux cas, des caméras thermiques, des caméras à lumière visible, des illuminateurs laser, des modules radar, des systèmes de communication et une transmission réseau à haut débit sont intégrés.
Le résultat est que la personnalisation des bagues collectrices devient l'un des éléments les plus importants dans la conception d'une unité pan-tilt. Chacun de ces projets nécessite différentes combinaisons d'alimentation, d'Ethernet, de communication série, de transmission RF ou de signaux à fibre optique. D'autres fonctionnent uniquement avec une communication RS422 standard et une transmission d'alimentation basse tension, d'autres encore nécessitent l'implication de Gigabit Ethernet, de joints tournants RF ou de joints tournants à fibre optique pour effectuer un transfert de données à haute fréquence.
Il est essentiel de maintenir la stabilité des signaux, en particulier dans les applications radar et RF. Une mauvaise adaptation d'impédance ou un couplage du blindage dans la bague collectrice est le moyen le plus direct de réduire la communication. Les interférences électromagnétiques constituent l'un des problèmes majeurs pour les systèmes d'imagerie à grande vitesse et sont particulièrement intenses entre les lignes d'alimentation lorsque l'USB 3.0 ou des signaux vidéo plus importants sont transmis côte à côte, ce qui représente le fameux double effet négatif.
Par conséquent, la bague collectrice ne doit jamais être considérée comme un simple accessoire. Elle fait partie des composants centraux de l'ensemble de la plateforme dans une grande majorité de systèmes avancés de panoramique-inclinaison.
Les systèmes de contrôle deviennent plus avancés
Les positionneurs panoramique-inclinaison de style ancien étaient principalement contrôlés à l'aide d'instructions série simples comme le protocole Pelco-D sur RS485. Cependant, les projets actuels nécessitent nécessairement des architectures de contrôle bien plus avancées.
Les systèmes modernes de suivi radar et les plateformes EO/IR utilisent de plus en plus une communication basée sur Ethernet, un retour d'angle en temps réel & des mises à jour de commandes à haute fréquence. Certaines applications exigent que les systèmes radar et caméra se synchronisent étroitement, de sorte que l'unité de panoramique-inclinaison doit recevoir des coordonnées cibles et les positionner aussi rapidement que possible dans la position idéale.
Cette évolution a conduit à une demande accrue de micrologiciels personnalisés, de protocoles de contrôle TCP/IP, de commandes de coordonnées absolues et de méthodes de retour en temps réel. Dans certaines situations, le système de panoramique-inclinaison doit pouvoir prendre en charge ce que l'on appelle la fonctionnalité Slew-to-Cue – où le radar oriente automatiquement la plateforme caméra vers tout objectif détecté.
Avec une intelligence accrue, ces dispositifs ne seront pas simplement utilisés comme des unités mécaniques, mais feront partie d'une solution de détection conjointe plus large, associée à l'intelligence de ce panoramique-inclinaison utilisé pour répondre à vos besoins.
Une unité de panoramique-inclinaison dans un environnement de laboratoire présente des défis très différents de ceux d'une unité de panoramique-inclinaison installée au sommet d'une tour en mer, sur un site minier ou dans une zone frontalière désertique. Dans les systèmes extérieurs, la conception doit résister à la pluie, à la poussière, à l'humidité et au brouillard salin, là où existent d'importants gradients de température entre le jour et la nuit et avec le soleil qui frappe pendant des heures d'affilée. Les environnements marins sont particulièrement problématiques, car la corrosion par le sel provoquera la défaillance des connecteurs, des roulements et des composants mécaniques en quelques jours s'ils ne sont pas suffisamment protégés.
En conséquence, de nombreux systèmes de panoramique-inclinaison personnalisés contiennent des composants internes avec des indices de protection IP66 ou IP67, des revêtements résistants à la corrosion, des éléments chauffants internes et des joints de câbles spéciaux. Pour les environnements à très basse température, des lubrifiants basse température et des systèmes de chauffage intégrés peuvent être nécessaires pour obtenir des performances stables et régulières.
Au début de la planification d'un projet, la protection de l'environnement est souvent une réflexion après coup, mais pour les déploiements extérieurs sur une longue période, elle devient un contributeur essentiel à la fiabilité globale du système.
La plupart des acheteurs choisissent des unités pan-tilt en fonction de la capacité de charge utile ou de la vitesse maximale. Mais la véritable personnalisation ne se résume pas à pousser ces chiffres toujours plus haut.
Un système pan-tilt bien équilibré résulte d'une prise en compte minutieuse de nombreux paramètres, notamment la structure de la charge utile, le centre de gravité, l'inertie de rotation, les conditions environnementales, les protocoles de communication, la configuration du cheminement des câbles avec anneau de mou, et l'architecture de contrôle.
Les décisions prises au niveau de la conception peuvent avoir un impact majeur sur la fiabilité à long terme, même les plus petites d'entre elles. Par exemple, un cheminement de câbles mal configuré viendra heurter le moteur pour le mouvement d'inclinaison, ou un centre de gravité mal conçu pourra nuire à la stabilité du positionnement. Dans les applications d'imagerie longue portée, une rigidité structurelle réduite peut également entraîner des vibrations qui dégradent les performances.
Gardant à l'esprit les défis d'ingénierie pratiques, la personnalisation professionnelle consiste à traiter ces problèmes en amont plutôt que d'y être confronté lors du déploiement du système sur le terrain.
Les unités pan-tilt personnalisées sont conçues sur mesure pour différents types de charges utiles, chacune présentant son propre problème d'ingénierie à résoudre, ce qui explique pourquoi on ne les retrouve que dans les applications professionnelles de surveillance, de radar, de suivi et industrielles. Un positionneur pan-tilt bien conçu ne se résume pas au support du poids de la charge utile ; la stabilité, la précision et un niveau de performance qui résiste à l'épreuve du temps comptent tout autant. Qu'il soit destiné à l'imagerie thermique, au suivi radar, aux mesures anti-drones ou à la surveillance maritime, une personnalisation efficace doit commencer par une solide compréhension des caractéristiques inhérentes à la charge utile.
Les évolutions de ce système pan-tilt sont observées à mesure que les technologies de détection s'améliorent dans leur fonction réelle. Il est devenu un élément clé des systèmes intégrés intelligents, offrant un fonctionnement précis et fiable dans des environnements difficiles.
En tant que fabricant professionnel d'unités pan-tilt, ZIWIN est spécialisé dans la personnalisation approfondie pour différents besoins d'application.
Nous avons fourni des systèmes pan-tilt personnalisés à des clients dans plus de 40 pays à travers le monde, couvrant des applications telles que l'EO/IR, le suivi radar, les systèmes anti-drones, la surveillance maritime et l'automatisation industrielle.
Si vous avez une exigence personnalisée, n'hésitez pas à contacter notre équipe technique.
