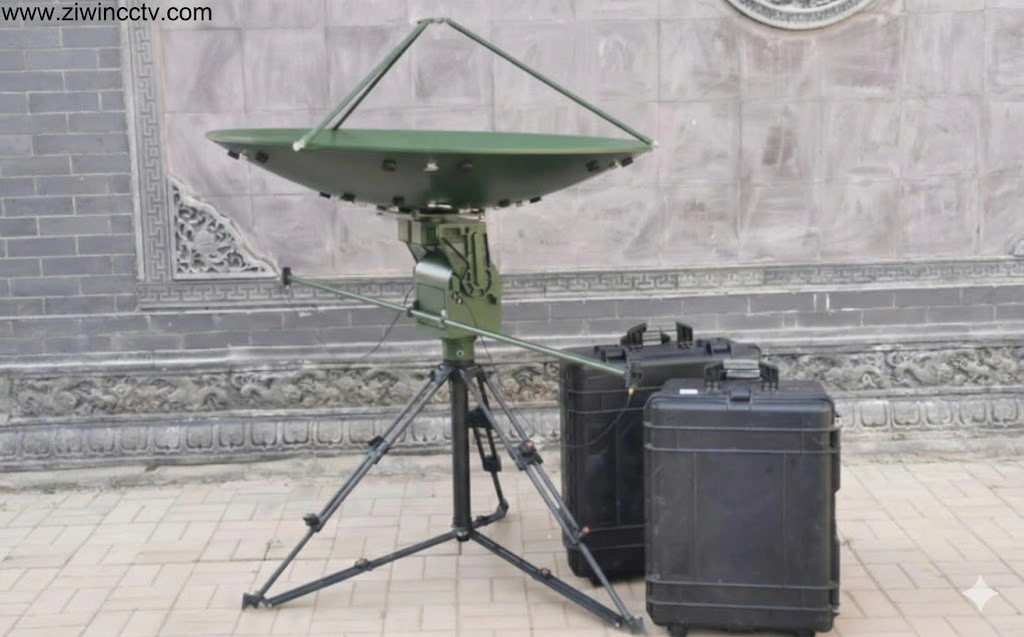

Comment choisir une unité à inclinaison panoramique avec double alimentation RF pour les systèmes d'antenne

Un guide pratique des exigences du système à la mise en œuvre de l'ingénierie

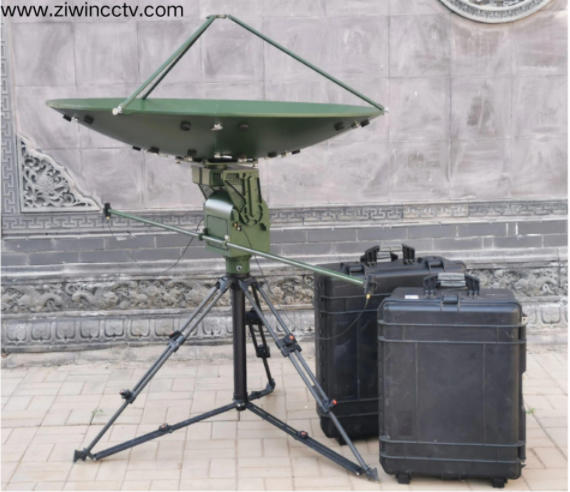

Pour les systèmes radar, de communication et contre-UAS, les antennes sont fréquemment attachées aux unités PAN-tilt-units (PTU) afin de fournir une couverture azimutale complète et un pointage précis. Un problème important mais souvent ignoré dans ces applications est le routage des signaux RF entre le côté stationnaire et la plate-forme rotative. L'exigence de doubles alimentations RF en conjonction avec les défis disponibles pour sélectionner une unité pan-tilt appropriée pour les accueillir a un impact majeur sur la stabilité du système et l'intégrité du signal ainsi que sur la fiabilité à long terme.

Cet article est une instruction systématique et orientée vers l'ingénierie pour choisir une unité pan-tilt appropriée avec des doubles directions RF dans le système d'antenne, détaillant les aspects des performances RF, la conception mécanique et les problèmes d'intégration pratique.

Première question: Votre système d'antenne a-t-il vraiment besoin de deux canaux RF?

En comparaison, toutes les spécifications pan-tilt, il est important de comprendre l'architecture système implicite pour eux. Dans de nombreux cas,  une paire de nourrices RF ne sont pas une option mais plutôt une nécessité. Ces scénarios comprennent:

A. Séparer les chemins de signal de transmission (TX) et de réception (RX)

B. Antenne principale plus antenne de secours pour la redondance

C. Fonctionnement multibande (par exemple, détection de micro-ondes de communications à basse fréquence)

D. Surveillance simultanée et transmission active ou brouillage

E. Test, étalonnage ou maintenance en ligne sans interrompre le fonctionnement

Dans ce contexte, aller vers une mécanique pan-tilt qui permet intrinsèquement une double alimentation RF est la plus grande réponse technique robuste.

Les performances RF passent en premier-pas seulement la capacité de rotation

Une erreur souvent commise concernant la sélection pan-tilt consiste à placer un poids trop élevé sur l'angle et la vitesse de rotation, plutôt que sur les performances RF. Pour caractériser les unités pan-tilt double RF, les paramètres RF suivants doivent être spécifiés:

Les évaluations typiques comprennent:

DC-3 GHz

DC-6 GHz

DC-8GHz

DC-18GHz

Une capacité de fréquence supplémentaire nécessite des tolérances mécaniques beaucoup plus exigeantes, de meilleurs matériaux et des conceptions plus complexes du joint RF rotary . Une bonne règle de base est de sélectionner une gamme qui répond aux besoins du système mais ne dépasse pas beaucoup.

Perte d'insertion et stabilité pendant la rotation

Positivement, une faible perte d'insertion améliore non seulement la distance de détection, mais profite également à la qualité de la communication. Mais est plus importante la stabilité de ce lost avec une rotation constante. Certaines des conceptions bas de gamme peuvent répondre aux exigences RF sur les tests statiques, mais les lectures peuvent varier fortement sous rotation qui n'est pas acceptable pour les cas d'utilisation réelle.

Isolement des canaux (critique pour le double RF)

Le vrai double RF nécessite une isolation élevée entre les canaux et un faible couplage des chemins de transmission haute puissance dans le chemin de réception sensible de the . C'est ce paramètre qui sépare les véritables conceptions à double RF de celles avec seulement «deux câbles partageant une structure».

La rotation continue de 360 ° doit être prise en charge nativement

Si le système d'antenne nécessite:

A. Rotation continue illimitée à 360 °

B.24/7 opération à long terme

Dans ce cas, il serait judicieux de jeter immédiatement les solutions qui reposent sur des boucles de câbles extérieures ou un câblage avec une rotation limitée. Une tête pan-inclinaison RF appropriée devrait contenir:

A. joints rotatifs RF montés dans le PTU

B. Deux canaux RF libres pour Toute rotation

C. Isolation physique de RF, puissance et signaux de contrôle

Ceci est important pour distinguer entre les systèmes de qualité technique et les solutions temporaires de laboratoire.

La précision mécanique affecte directement les performances RF

Il est faux de traiter RF et mécanique design comme deux disciplines distinctes. La construction mécanique de l'unité pan-tilt à double type RF détermine les performances limitées par RF.

Les facteurs mécaniques importants à voir sont:

A. Coaxiality et sortie radiale du> arbre principal

B. Micro-vibration pendant la rotation

C. Longueur, masse et hauteur CG des antennes

D. charge de vent ou rotation à grande vitesse la rigidité structurelle

Lorsque ces antennes directionnelles deviennent grandes, comme 2 m × 0.3 m ou même 1  m × 1 m, l'oscillation mécanique peut induire des quantités inacceptables d'instabilité RF.

Les interfaces et les détails d'intégration comptent plus que prévu

Une autre exigence dans une unité pan-tilt à double RF  est qu'elle soit intégrée de manière transparente à la structure du système. Les principales considérations comprennent:

A. Types de connecteurs RF (N, SMA, TNC etc.)

B. Position des connecteurs permettant le routage propre du câble  

C. Connecteurs ou cabines spécifiés par le client possibles

D. Isolation interne raisonnable des chemins RF, de puissance et de contrôle

Ce type de détail peut avoir un impact énorme sur la facilité et le succès de la réalisation d'un projet-va-t-il voler sans heurts, savoir à quoi s'attendre et nécessiter une refonte de no pendant l'intégration?

Redondance et fiabilité pour les systèmes critiques

Par exemple, dans les applications contre-UAS, la surveillance des aéroports et la sécurité aux frontières ou la surveillance des secteurs des infrastructures critiques, les unités pan-tilt devraient rester opérationnelles sur de longues périodes pouvant atteindre plusieurs années.

La conception pan-tilt  à double RF présente un certain nombre d'avantages importants:

A. Commutation de canal RF,  à la fois primaire et secondaire

B. Entretien et diagnostics en ligne

C. Temps moyen moyen plus élevé entre les échecs (MTBF)

D. Risque réduit au niveau du système

Dans de tels environnements, l'inclusion de la double alimentation RF n'est pas un ajout de coût, mais une diminution du risque.

Conclusion: La sélection Pan-Tilt Dual-RF est une décision d'ingénierie système

La sélection d'une unité pan-tilt avec deux flux RF n'est pas simplement une question de choix de matériel. Il est unDécision d'ingénierie au niveau du systèmeQui reflète:

A. Compréhension de l'architecture RF globale

B. Prise en compte du fonctionnement et de la maintenance à long terme

C. L'accent mis sur la fiabilité plutôt que sur les spécifications isolées

Une unité pan-tilt à double RF bien conçue permet d'atteindre le bon équilibre entre les performances RF, la stabilité mécanique et la préparation à l'intégration, garantissant que le système d'antenne fonctionne de manière fiable tout au long de sa durée de vie opérationnelle.
