Qu'est-ce que FOD?

Systèmes de détection FOD de piste d'aéroport, risques et applications d'unité de Pan-Tilt

1. Qu'est-ce que les débris d'objets FOD-Foreign ?

FOD (Foreign Object Debris)  est défini comme un objet se trouvant dans un environnement aéroportuaire qui n'y appartient pas, présent sur l'aire de trafic, les voies de circulation et les pistes. Celles-ci pourraient être l'épave en péril des pièces d'avion, des gravats de véhicules ou même des objets naturels comme des roches et des cailloux. Certains des types les plus poussés de FOD dans les opérations aéroportuaires sont par exemple:

Objets Metallic ( boulons, écrous, etc. du démontage des avions)

Pierres et gravier

Matériaux en plastique et en caoutchouc

Bagages ou fragments d'emballage

Carcasses d'oiseaux ou tout autre chose biologique

Étant donné que les pistes sont des zones critiques pour le décollage et l'atterrissage des avions, même les très petits objets étrangers peuvent constituer une menace sérieuse pour la sécurité des vols. En conséquence,Le contrôle FOD est devenu un élément essentiel des systèmes modernes de gestion de la sécurité des aéroports.

2. Quels risques la FOD?

2.1 influence directe sur la sécurité du vol

La menace greatest que pose FOD est les dommages de zone qu'il peut causer aux aéronefs comme:

Ingestion dans le moteur,  qui peut entraîner un coup de pale ou une panne de centrale électrique.

Damage au train d'atterrissage ou aux pneus, plus de risques au décollage ou à l'atterrissage

-Dommages par impact sur les capteurs et antennes embarqués, conduisant à son utilisation pour le contrôle de vol  et la navigation.

De minuscules objets étrangers peuvent entraîner des impacts amplifiés à des vitesses de fonctionnement élevées avec des impacts de sécurité incertains et peut-être dévastateurs.

Implications 2.2 pour les opérations d'Airport  

Outre la sécurité des vols, FOD a un impact majeur sur l'aéroport en général:

La fermeture temporaire de piste est une cause de perturbations dans le trafic de vol de Regulary

Les retards et annulations de vols ont provoqué une réaction en chaîne dans toutes les opérations

Diminution de l'efficacité des aéroports et coûts d'exploitation élevés

Selon les valeurs moyennes à long terme et les enquêtes récentes menées par diverses institutions internationales comme Boeing, FAA ou IATA, l'industrie aéronautique dans le monde entier perd environ 4 milliards USD/an en dommages économiques directs liés aux FOD correspondant principalement aux dommages aux avions et aux dépenses de maintenance. Lorsque les coûts indirects sont pris en compte-tels que les retards de vol, les annulations, les substitutions d'aéronefs et les déchets de carburant (causés par une moindre efficacité ou des fuites), mais aussi un travail supplémentaire dans les opérations et l'administration-ensemble, ils représentent entre 12 et 22.7 milliards USD dans le monde chaque année.

3. Pourquoi les inspections manuelles traditionnelles ne sont plus suffisantes

Jusqu'à présent, les aéroports étaient relativement dépendants de l'inspection manuelle de la piste pour FOD afin de la retirer du service. Néanmoins, à mesure que les aéroports s'agrandissent et que le trafic aérien se densifie, les lacunes des procédures de numérisation manuelle deviennent apparentes:

Fréquence d'inspection limitée, entraînant des écarts de temps

Une efficacité réduite pendant la nuit ou des conditions météorologiques défavorables

Occurrence aléatoire et imprévisible de FOD

Les pistes plus longues et les zones opérationnelles plus grandes augmentent considérablement la charge de travail d'inspection

Dans l'environnement d'exploitation aéroportuaire à haute densité d'aujourd'hui, les inspections manuelles à elles seules ne sont plus capables de fournir une surveillance continue et en temps réel des FOD.

4. Technologies grand public pour la détection FOD de piste d'aéroport

Pour améliorer la sécurité des pistes, de plus en plus d'aéroports adoptent des systèmes de détection automatisés des FOD. Les principales approches technologiques comprennent actuellement:

Systèmes de détection FOD 4.1 basés sur un radar Pour la détection d'objets mobiles (comme les oiseaux et les êtres humains) sur les pistes, une variété de capteurs radar sont disponibles.

Forte performance tous temps

Détection d'objets non métalliques ainsi que des objets non métalliques

Exigences élevées de system et coût de déploiement élevé

4.2  Systèmes de détection FOD optiques/basés sur la vision

Détection visuelle,  et identification et classification des objets détectés

Ideal pour la validation et la vérification des cibles

Les performances peuvent être affectées par l'éclairage et les conditions environnementales

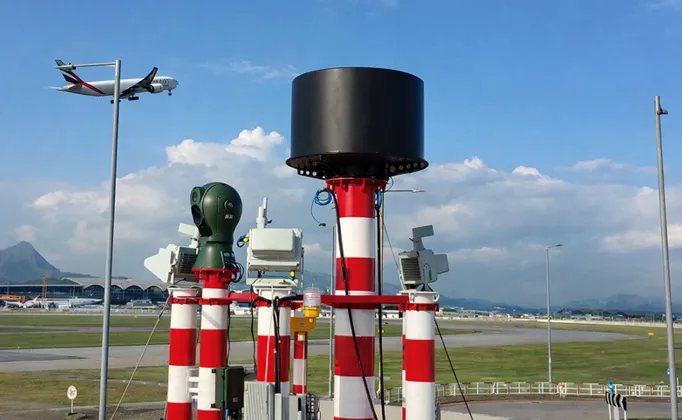

Fusion 4.3 de Radar et capteurs optiques

La détection radar (ou autre type de zone étendue) avec le capteur optique ou des systèmes pour une vérification précise est en train de devenir un schéma le plus courant dans le monde de la détection des FOD d'aujourd'hui.

5. Les unités d'inclinaison Pan sont un composant intégral dans les systèmes de détection FOD, mais pourquoi?

Dans les solutions intelligentes de détection FOD, leUnité pan-tilt (PTU)Est bien plus qu'une simple structure mécanique. Il sert de composant d'exécution critique se connectant"Détection» Et «Confirmation visuelle».

Les principales exigences des systèmes de détection FOD comprennent:

Couverture étendue

Capacité de pointage précise

Temps de réponse rapide

Opération stable à long terme

Les unités Pan-tilt  forment le squelette mécanique nécessaire pour toutes ces fonctionnalités.

6. Applications typiques de l'unité Pan Tilt dans la détection FOD

6.1 Caméras UHD à zoom élevé pour l'identification de petits objets

Les objets qui constituent le FOD sur les pistes d'aéroport sont souvent petits, ont une large distribution et sont situés à de longues distances. Des caméras à lumière visible ultra-haute définition à zoom élevé montées sur des unités pan-tilt permettent une observation détaillée de la surface de la piste à longue distance et de petits objets tels que des boulons, des fragments métalliques, ou les pierres peuvent être détectées et confirmées de manière stable. Les caméras Pan-tilt étendent la couverture de surveillance pour couvrir beaucoup plus de terrain avec beaucoup moins de caméras, ce qui peut réduire le coût total d'achat d'un projet en réseau entier.

6.2 360 ° de numérisation complète pour minimiser les taches aveugles

Les pistes d'aéroport sont des environnements ouverts où FOD peut apparaître de manière imprévisible.
AvecRotation horizontale continue à 360 ° et larges angles d'inclinaison, Les unités pan-tilt peuvent effectuer un balayage périodique et des patrouilles automatisées basées sur des stratégies prédéfinies, réalisant une couverture presque complète des zones de piste.

Des chemins de numérisation bien planifiés permettent aux systèmes pan-tilt de:

Réduire la surveillance des angles morts

Augmenter la probabilité de détection anormale de l'objet

Diminution de la dépendance aux inspections manuelles des pistes

6.3 le ciblage rapide grâce à l'intégration radar ou intelligente d'algorithme

Lorsqu'un système radar ou un algorithme intelligent détecte une cible FOD suspectée, l'unité pan-tilt peutPointer rapidement vers l'emplacement cibleBasé sur les données de coordonnées et zoomez automatiquement pour une confirmation visuelle, formant un flux de travail en boucle fermée de“Détection-ciblage-vérification.”

7. Demandes techniques spécifiques pour l'unité Pan Tilt dans les applications FOD

7.1 répéter la précision de la position pour fournir une observation continue

Les unités Pan-tilt sont souvent tenues de rentrer dans le même site de piste, donc pour continuer à les observer en continu dans les cas de détection de FOD et de croisement. Par conséquent, la performance de reproducible est le critère le plus important dans cette application. L'unité d'inclinaison panoramique de ZIWIN TECH de haute qualité peut atteindre une précision de positionnement répétée de 0.002 ° à 0.005 °. Même après une opération de longue date, le système peut toujours fonctionner de manière fiable et précise pour revenir à certaines cibles pour avoir continué à observer le petit objet étranger avec un regard de haute précision.

7.2 long-Term  Travail continu et adaptabilité environnementale

Les systèmes de détection FOD dans les aéroports fonctionnent souvent 24/7, ce qui impose des exigences élevées aux PTU telles que:

Stabilité opérationnelle à long terme

Résistance parties de vent et de vibration

Large tolérance de température

-Types de protection extérieure  comme IP66/IP67

7.3)  Tous les PTU ne conviennent pas à l'application FOD d'aéroport

Il convient de noter que les unités de pan-tilt de surveillance générale sont immatures pour une mise en œuvre à long terme et de grande surface, et peuvent ne pas satisfaire aux exigences de haute précision et de fiabilité, et volume à be utilisé dans une zone de piste d'aéroport. Selon, en tant que défaut lors de l'utilisation du dispositif pan-tilt  pour le système de détection FOD dans une partie importante du fonctionnement pratique pendant la conception du système et la sélection de l'équipement, il faut utiliser leur propre évaluation professionnelle.

8. Tendances futures dans le système de détection des FOD

Avec la croissance du trafic aéroportuaire, les systèmes de détection FOD sont en cours de développement pour:

Une plus grande automatisation et intelligence

Architectures de fusion multi-capteurs

Une intégration plus poussée entre les systèmes opérationnels de l'aéroport

- Moins de dépendance à l'intervention manuelle

9. Conclusion

Bien que les objets FOD soient souvent petits, leur impact sur la sécurité des vols et les opérations aéroportuaires est important. Dans les cadres modernes de sécurité aéroportuaire, les systèmes intelligents de détection des FOD jouent un rôle de plus en plus important. Les unités d'inclinaison de panoramique stables, fiables et de haute précision sont devenues des composants essentiels de ces systèmes.
