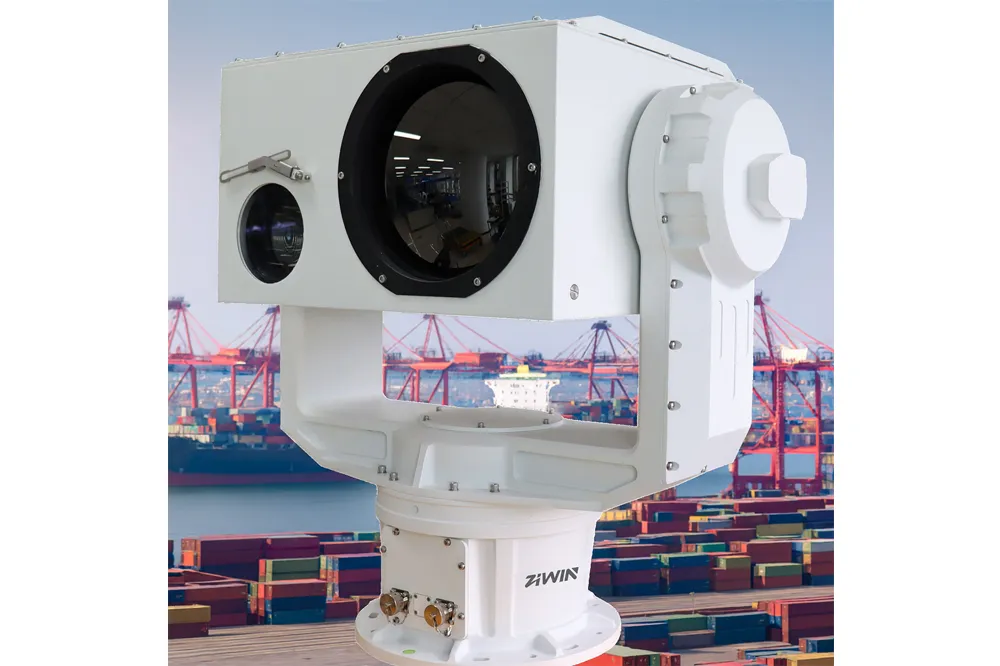

Qu’est-ce qu’une unité de panoramique et d’inclinaison? Un guide technique complet sur les unités de panoramique et d’inclinaison pour caméras (2025)

Dans les systèmes de surveillance à longue portée, de protection des frontières, de sécurité du périmètre et d'imagerie EO/IR, l'unité d'inclinaison panoramique (PTU) est l'un des composants les plus critiques. Alors que les objectifs, les capteurs et les caméras thermiques reçoivent souvent plus d'attention, c'est l'unité d'inclinaison du panoramique de la caméra qui détermine si un système peut maintenir un suivi de haute précision, survivre aux conditions météorologiques extrêmes, et fournir des images stables sur de longs cycles opérationnels.

Cet article explique ce qu'est une unité d'inclinaison de panoramique, comment elle fonctionne, où elle est utilisée et comment choisir le bon modèle pour les applications de surveillance professionnelle.

Qu'est-ce qu'une unité Pan Tilt?

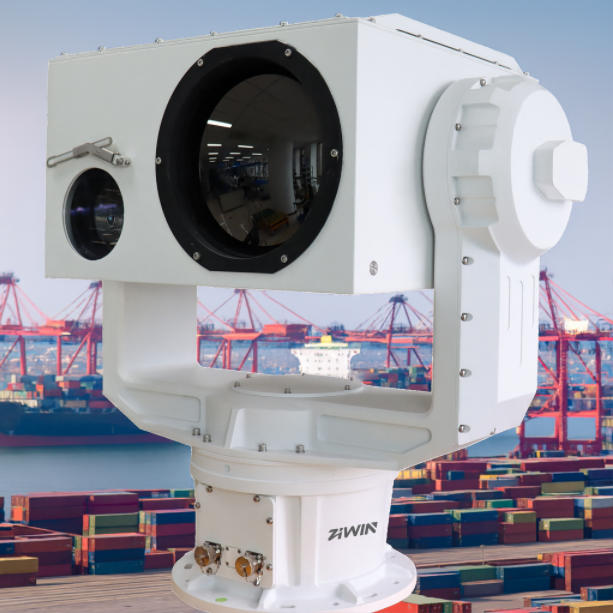

Une unité d'inclinaison panoramique est un mécanisme motorisé à deux axes qui fait tourner une caméra ou une charge utile multi-capteurs horizontalement (panoramique) et verticalement (inclinaison). Il permet une couverture étendue, un suivi à longue portée, une numérisation automatisée et un repositionnement rapide.

Un professionnel PTU fournit:

• Lisse, rotation contrôlée

• Couple élevé pour soulever des charges utiles lourdes

• Positionnement angulaire précis (0.01 °-0.1 °)

• Stabilité sous le vent, les vibrations ou les chocs

• Contrôle à distance ou automatisé via Ethernet, RS485, ONVIF ou protocoles personnalisés

Qu'est-ce qu'une unité Pan Tilt de caméra?

Une unité d'inclinaison de panoramique de caméra est spécialement conçue pour les caméras à lumière visible, les capteurs thermiques, les modules de zoom ou les charges utiles combinées à plusieurs capteurs EO/IR.

Par rapport aux caméras PTZ grand public, un PTU professionnel propose:

• Capacité de charge utile de 3-200 kg

• Moteurs de couple ou servo au lieu de petits moteurs pas à pas

• Précision de positionnement beaucoup plus élevée

• Protection de l'environnement IP66-IP68

• Capacité d'intégration personnalisée complète







Comment unUnité d'inclinaison de panTravaux: Mécanismes internes

Moteur à couple à entraînement direct

Les PTU haut de gamme utilisent des moteurs à entraînement direct sans balais, offrant une rotation rapide, un contrecoup nul, une haute précision et une durée de vie extrêmement longue.

Mécanismes de transmission par engrenages ou de verge

Commun dans les PTU à usage moyen. Ils offrent un bon autobloquant, un mouvement stable et des performances rentables.

Système d'encodeur

Les encodeurs fournissent une rétroaction précise, permettant des préréglages précis, un balayage répétable et un contrôle en boucle fermée.

Électronique de contrôle

Les PTU modernes prennent en charge RS485, bus CAN, IP Ethernet et offrent des SDK pour l'intégration au niveau du système.

Protection de l'environnement

Les PTU professionnels résistent à la pluie, à la neige, aux vents violents, à la chaleur du désert et aux environnements côtiers corrosifs.

Mesures clés de performance

• Capacité de charge utile-généralement 3-200 kg selon le modèle.

• Pan & Tilt Speed - important pour le suivi d'UAV et la numérisation rapide.

• Précision de positionnement-essentielle pour l'imagerie zoom longue portée.

• Sortie de couple-permet au PTU de résister au vent et à l'inertie.

• Stabilisation Performance-réduit les vibrations et l'image jitter.




Applications des PTU professionnels

• Surveillance des frontières et du littoral

• Surveillance du champ pétrolier et gazier

• Sécurité du périmètre de l'aéroport et du port maritime

• Protection des infrastructures et des villes intelligentes

• Défense et systèmes militaires EO/IR

• Inspection et surveillance de la tour de télécom




Unité Pan Tilt vs Positionneur Pan Tilt

Bien que souvent utilisé de manière interchangeable, une unité d'inclinaison panoramique fait généralement référence au mécanisme complet à double axe, y compris les moteurs, les codeurs et l'électronique de commande, alors qu'un positionneur d'inclinaison de pan est plus un terme d'ingénierie axé sur la plate-forme mécanique/rotative elle-même.

Comment choisir le bon PTU

Les critères de sélection importants comprennent:

• Charge utile et centre de gravité

• Vitesse de rotation requise

• Exigences de précision (0.01 ° / 0.02 ° / 0.1 °)

• Température environnementale et cote IP

• Compatibilité du protocole de communication

• Cycle de droits et type d'application




Pourquoi les systèmes professionnels utilisent les PTU au lieu des caméras PTZ

Un PTU offre un couple, une stabilité, une précision et un support multi-capteurs beaucoup plus importants. Les caméras PTZ ne conviennent pas aux EO/IR à longue portée, aux charges utiles lourdes ou aux environnements difficiles.

Conclusion

Une unité de panoramique inclinaison est la base des systèmes modernes de surveillance à longue portée et EO/IR. Il assure un suivi stable, un positionnement précis et une performance 24/7 fiable en plein air, même dans des conditions extrêmes.

En savoir plus

ZIWIN fournit une gamme complète d'unités de panoramique professionnelles avec une précision personnalisable et un moteur de couple.
