L '«œil agile» de la surveillance de la sécurité: démystifier l'unité Pan and Tilt (PTU) -Concepts et valeur de base

Dans les systèmes de surveillance de sécurité, les caméras fixes agissent comme des sentinelles fixes, avec des champs de vision intrinsèquement limités.L'unité Pan et Tilt (PTU), Souvent appelé système de positionnement ou simplement unité d'inclinaison panoramique, permet aux caméras de «se déplacer et de regarder», devenant ainsi un composant essentiel pour étendre la couverture et permettre un suivi dynamique. Cet article se penche sur les concepts de base, les principes de travail et la valeur indispensable de l'Unité de panoramique et d'inclinaisonDans la sécurité moderne.

Qu'est-ce qu'une unité panoramique et inclinaison (PTU)?

En termes simples, unUnité de panoramique et d'inclinaisonEst un dispositif mécatronique de précision. Sa fonction principale est de transporter une caméra (ou d'autres capteurs comme des imageurs thermiques, des télémètres laser) et de la conduire pour effectuer des mouvements précis et fluides dans leDirection horizontale (Pan, rotation gauche/droite)Et leDirection verticale (inclinaison, inclinaison haut/bas).

·Pan (rotation horizontale):Permet généralement une rotation continue de 0 ° à 360 ° (ou une plage angulaire spécifique), élargissant considérablement la couverture horizontale.

·Inclinaison (inclinaison verticale):Fournit généralement une plage de-90 ° (ou moins) à 90 ° (ou plus), couvrant un large espace vertical du sol au ciel.

·Unité:Souligne qu'il s'agit d'un module autonome et entièrement fonctionnel intégrant des moteurs, des mécanismes de réduction des engrenages, des circuits de commande et des structures mécaniques-essentiellement un module completPositionneur pan inclinable.

Composants de base et principe de fonctionnement d'une unité panoramique et inclinable

Un typiqueUnité d'inclinaison de panComprend ces parties clés:

1. structure mécanique:

OBase:Fournit une fondation de montage stable, souvent dotée d'interfaces de montage standard (par exemple, des trous de support).

OAxe de rotation horizontale:Contient le moteur et un vermouseur de haute précision ou un mécanisme de réduction de la boîte de vitesses planétaire, permettant un mouvement horizontal lisse, silencieux et à couple élevé.

OAxe d'inclinaison verticale:De même, il contient un moteur et un mécanisme de réduction de précision, responsables du mouvement d'inclinaison haut/bas de l'appareil photo. La conception doit tenir compte de l'équilibrage de charge et de la résistance au vent.

OLogement (facultatif):Protège les mécanismes internes de la poussière, de la pluie, des intempéries ou du vandalisme.

2. Système d'entraînement:

OMoteur stepper ou moteur servo DC:Fournit la source d'alimentation. Les moteurs pas à pas sont rentables et plus simples à contrôler; Les moteurs servo CC offrent une plus grande précision, une réponse plus rapide, un fonctionnement plus fluide et sont idéaux pour une vitesse élevée, suivi précis-une caractéristique clé pour un positionneur Pan inclinable avancé.

OMécanisme de réduction de précision:Convertit la puissance à grande vitesse et à faible couple du moteur en faible vitesse et couple élevé requis par l'unité de panoramique et d'inclinaison, assurant un mouvement fluide et précis.

3. Système de contrôle:

OConseil de contrôle interne:Reçoit des commandes de contrôleurs externes (DVR/NVR/clavier/plate-forme logicielle) via des protocoles tels que RS-485, Pelco-D/P ou ONVIF.

OCommentaires de position (par exemple, encodeur):Surveille la position réelle de l'unité d'inclinaison panoramique en temps réel, ce qui permet un contrôle en boucle fermée pour garantir la précision de positionnement et la répétabilité-essentiel pour une fiabilitéPositionneur pan inclinable.

OCommutateurs de limite:Empêchez l'unité de tourner au-delà de ses limites mécaniques, protégeant l'appareil et les câbles.

4. Interfaces et câblage:

OPuissance d'entrée:Typiquement AC 24V ou DC 12V/24V.

OSignal de contrôle d'entrée:Par exemple, interface RS-485.

OSortie vidéo/données (via l'anneau de glissement):Pour les unités de panoramique et d'inclinaison offrant une rotation continue de 360 °, la bague collectrice est le composant central. Il assure une transmission continue, stable et sans enchevêtrement de puissance, de signaux vidéo, de signaux de contrôle et de données pendant une rotation illimitée.

Valeur de base et applications de l'unité Pan and Tilt

La valeur fondamentale d'un PTU réside dansÉlargissant considérablement la couverture d'un seul point de surveillance, Permettant:

·360 ° Surveillance ininterrompue:Couvrir de vastes zones, réduire le nombre de caméras fixes nécessaires et réduire les coûts globaux.

·Suivi dynamique de la cible:Fonctionne avec des analyses intelligentes (par exemple, la reconnaissance faciale, le suivi des véhicules) pour un suivi automatique ou manuel des objets en mouvement.

·Patrouille de zone clé:Prédéfinissez plusieurs points critiques (positions prédéfinies) pour des visites automatisées ou un rappel rapide.

·Observation détaillée:Utilisez des zooms (caméras PTZ) pour observer de près les détails lointains.

·Aptitude à l'environnement complexe:Idéal pour les emplacements nécessitant une surveillance flexible à grande échelle: carrés, gares, ports, frontières, grands entrepôts, planchers d'usine, centres de transport.

Pourquoi choisir une unité panoramique et inclinaison de haute qualité?

LeUnité d'inclinaison de panEst souvent le composant le plus fréquemment en mouvement et soumis à une contrainte mécanique dans le système. Ses performances ont un impact direct sur la stabilité, la fiabilité et la durée de vie de l'ensemble de la configuration de surveillance.

·Précision et répétabilité:Les engrenages et les moteurs de haute précision garantissent que les positions prédéfinies sont précises et systématiquement atteintes-une caractéristique d'un vraiPositionneur pan inclinable.

·Opération lisse:Un mouvement fluide est crucial pour la fluidité vidéo et un suivi efficace.

·Capacité de charge et rigidité:Doit supporter de manière stable le poids de l'appareil photo et du boîtier, supporter les charges de vent et éviter les vibrations/secousses.

·Durabilité et protection:Nécessite des matériaux et une construction de haute qualité, avec une excellente imperméabilisation, une étanchéité à la poussière, une résistance à la corrosion (généralement IP66/IP67) et une tolérance à la température.

·Fiabilité de l'anneau de glissement:Pour rotation continueUnités de pan et d'inclinaison, La qualité de l'anneau de glissement est primordiale pour la stabilité à long terme. Les anneaux de glissement inférieurs provoquent une perte de signal, un bruit vidéo et une défaillance potentielle de l'appareil.

·Conception tranquille:Un fonctionnement à faible bruit est vital pour les environnements intérieurs ou calmes.

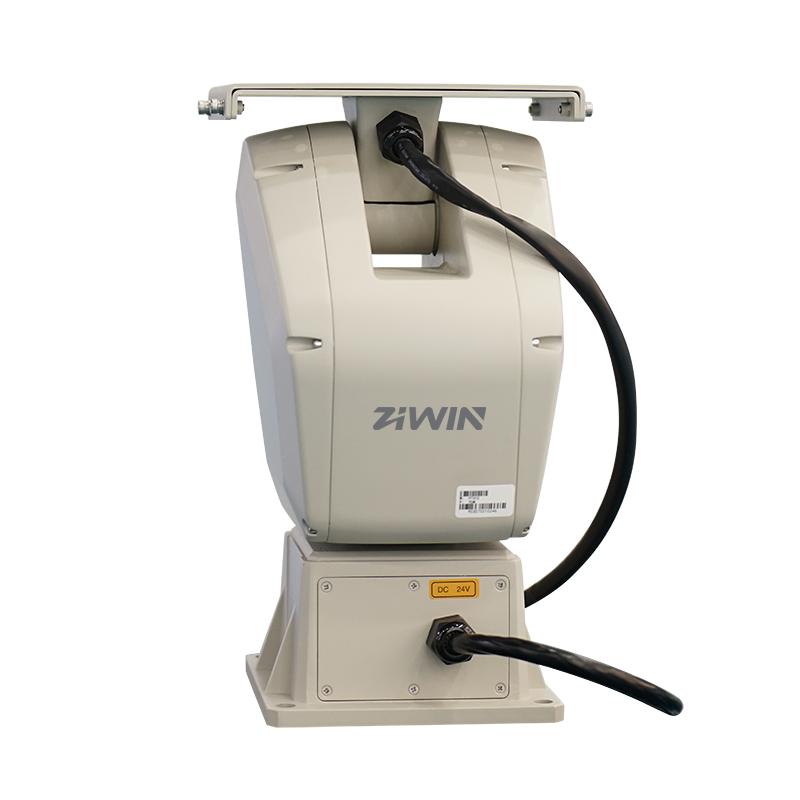

TECHNOLOGIE ZIWINComprend profondément la valeur fondamentale du PTU. Série ZIWINUnités Pan et TiltUtiliserMoteurs de précision,Bagues de haute fiabilité importées, Et des boîtiers robustes et durables. Rigoureusement soumis àTests de vieillissement et tests d'adaptabilité environnementale, Les PTU ZIWIN assurent un fonctionnement stable à long terme dans diverses conditions difficiles, fournissantFiable, précis et silencieuxSupport de mouvement pour vos points de surveillance critiques.

Conclusion

LeUnité de panoramique et d'inclinaisonEst l'indispensable «joint agile» dans les systèmes de surveillance de sécurité intelligents modernes. Comprendre ses concepts fondamentaux, ses principes de travail et sa valeur fondamentale est essentiel pour construire des réseaux de surveillance efficaces, fiables et complets. Sélection d'une haute performance, robusteUnité d'inclinaison de pan, Comme ceux de ZIWIN, est un investissement judicieux pour assurer la stabilité du système à long terme et maximiser l'efficacité opérationnelle.
