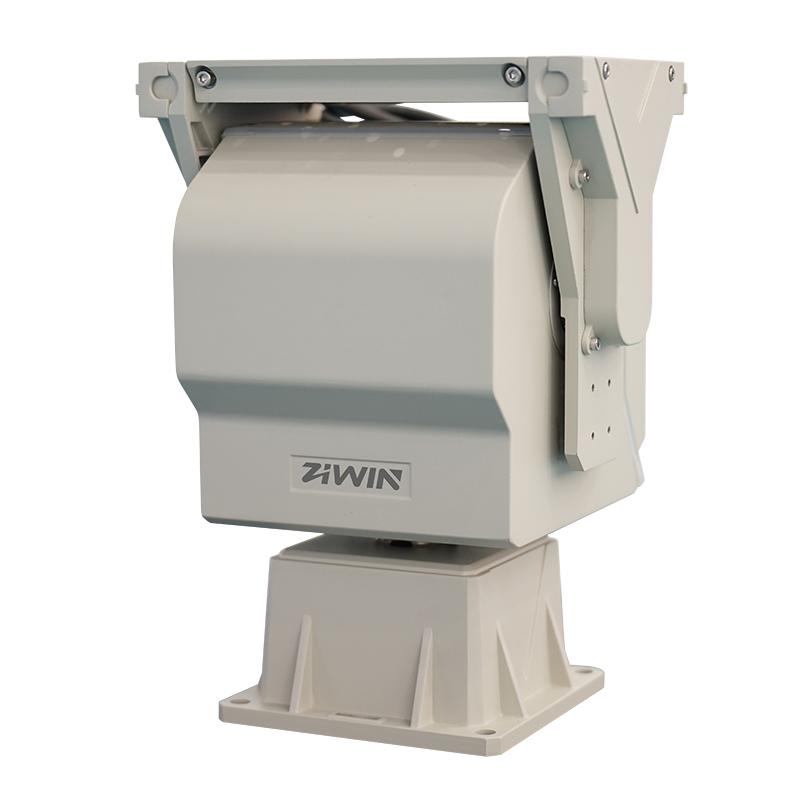

Guide d'installation professionnel: étapes clés pour l'installation, l'étalonnage et le débogage de votre positionneur Pan Tilt

Une fois que vous avez sélectionné une unité Pan Tilt (PTU) haute performance, une installation correcte, un calibrage méticuleux et un débogage complet sont essentiels pour débloquer son plein potentiel et assurer une longue durée de vie. Le terme Pan Tilt Positioner met spécifiquement en évidence sa capacité de base de «positionnement précis». Ce guide fournit des instructions étape par étape pour l'installation professionnelle de votre PTU et détaille les points essentiels d'étalonnage et de débogage, permettant à votre «œil agile» de voir plus régulièrement, avec précision et plus loin.

Préparation de pré-installation

1. Enquête sur le site:

OConfirmation du point de montage:L'emplacement répond-il aux besoins de couverture de surveillance? Y a-t-il des obstructions sur la ligne de vue? Est-il accessible pour un entretien futur?

OÉvaluation structurelle:La surface de montage (mur, pôle, poutre) est-elle suffisamment forte et stable? Peut-il supporter le poids et le couple combinés de l'unité d'inclinaison panoramique, de la caméra et de la charge de vent? Crucial pour les installations surélevées! Renforcez si nécessaire.

OVérification environnementale:L'étanchéité, la dépoussiérage, les points d'accès électriques et le routage des câbles de signalisation sont-ils prévus?

2. Préparation de l'outil et du matériel:

O Perceuse électrique, marteau perforateur (pour béton), forets appropriés, niveau à spiritueux, clés (extrémité ouverte, réglable), tournevis (Phillips, tête plate), décapants métalliques, outil de sertissage, multimètre, ruban étanche/électrique, mastic/silicone étanche, attaches de câbles, harnais de sécurité (indispensable pour un travail élevé).

O Support de montage compatible, prises/ancres murales (adaptées au matériau du mur), kit d'accessoires PTU.

3. produit Unboxing & Inspection:

O Vérifier le contenu par rapport à la liste d'emballage (boîtier PTU, support, paquet à vis, manuel, etc.).

O Inspectez pour tout dommage d'expédition.

O Faites pivoter doucement les axes horizontaux et verticaux à la main pour vérifier les bruits de liaison ou inhabituels (ATTENTION: effectuez cette opération TRÈS doucement avant de la mettre sous tension pour éviter d'endommager les engrenages internes).

Installation mécanique de l'unité Pan Tilt

1. Installation de support (si applicable):

O Positionnez le support selon le plan. Utilisez un niveau de spiritueux pour vous assurer que le support est monté PARFAITEMENT NIVEAU. Ceci est fondamental pour le nivellement PTU ultérieur! Marquez les trous, percez, insérez les ancres et fixez solidement le support.

2. montage du PTU sur support/base:

O Alignez la base PTU avec la plaque de montage du support ou directement sur la surface de montage (par exemple, pour le support pendentif).

O Serrer solidement et uniformément les vis fournies par le PTU. Assurez-vous que toutes les vis sont installées et serrées pour éviter le desserrage des vibrations à long terme.

OVérifier le niveau:Utilisez à nouveau le niveau à spiritueux sur la base PTU (ou la surface de nivellement désignée) pour confirmer que l'ensemble de l'unité de panoramique et d'inclinaison est parfaitement de niveau. Ceci est essentiel pour une rotation en douceur et un horizon d'image de niveau!

3. Installation de la caméra et du logement:

O Montez la caméra en toute sécurité sur la plate-forme de l'appareil photo de la PTU conformément au manuel de l'appareil photo. Assurez-vous que les vis de verrouillage sont serrées.

O Si vous utilisez un boîtier externe, adaptez-le sur la caméra et la PTU (certaines PTU ont des interfaces de logement intégrées). Suivez les instructions du boîtier pour le scellage. Impératif: Effectuer une imperméabilisation complète, en particulier aux points d'entrée des câbles, en utilisant du mastic et des glandes imperméables.

Connexions électriques et câblage

SÉCURITÉ D'ABORD! DÉCONNECTEZ TOUTE PUISSANCE AVANT DE PROCÉDER!

1. Connexion de câble d'alimentation:

O Confirmez la tension requise du PTU (AC24V/DC24V/DC12V). Utilisez un câble correctement évalué avec une jauge suffisante (considérez la chute de tension sur la distance).

O Les extrémités des fils de bande et se connectent aux bornes d'alimentation de la PTU ( / -ou L/N, correspondent soigneusement au schéma de câblage PTU!).

O Effectuer l'isolation et l'étanchéité (extérieur). Les unités d'inclinaison panoramique ZIWIN TECHNOLOGY comportent généralement des terminaux pratiques ou des connecteurs aéronautiques.

2. Connexion de câble de signal de contrôle (RS-485):

O Utilisez un câble à paire torsadée blindée (STP) (par exemple, une paire du câble Cat5e/Cat6 ou du câble RS-485 dédié). Le bouclier est vital pour l'immunité au bruit.

O Connectez l'interface RS-485 du PTU (généralement étiquetée A /B-ou D /D-) à l'interface correspondante sur le contrôleur (DVR/NVR/clavier).

OCONFIGURATION DU RÉSEAU CRITIQUE:

• Assurez-vous que l'ensemble du réseau RS-485 utilise une topologie «guirlande» (bus), PAS une topologie en étoile.

• Installez une résistance de terminaison de 120Ω entre les terminaux A et B UNIQUEMENT au DERNIER périphérique du bus (généralement la PTU finale ou l'extrémité du contrôleur). Ceci est essentiel pour une communication stable sans perte de paquet! Examinez attentivement les manuels du contrôleur et de PTU concernant la résiliation.

OBouclier de mise à la terre:Mettre à la terre le bouclier de câble à une extrémité uniquement (généralement à l'extrémité du contrôleur ou de l'alimentation) à un sol de terre approprié. Laissez l'autre extrémité sans connexion pour éviter les boucles de terre.

3. Connexion câble vidéo/réseau:

OCaméra analogique:Connectez le câble vidéo (par exemple, SYV-75-5) à l'interface d'entrée vidéo du PTU (s'il intègre un anneau de glissement vidéo).

OCaméra IP (réseau):Connectez le câble réseau à l'interface réseau du PTU (également via l'anneau de glissement). Le câble Ethernet blindé (STP) est recommandé.

OEffectuer une protection contre les intempéries!

4. gestion et protection des câbles:

O Utilisez des serre-câbles pour regrouper et sécuriser séparément les câbles d'alimentation, de contrôle et de vidéo/réseau, empêchant ainsi l'enchevêtrement et la tension.

O Pour les sorties en extérieur, utilisez des conduits ou des câbles pour protéger les câbles du soleil, de la pluie et des dommages.

O Laissez une boucle de service suffisante de câble au point de sortie du PTU pour éviter les tirages pendant la rotation.

Alimentation initiale et configuration de base

1. vérification finale:Toutes les connexions sont-elles correctes et sécurisées? Étanchéité complète? Vis resserrées?

2. puissance sur:Appliquer la puissance. Observez les voyants PTU (si présents)-devrait afficher l'état normal (par exemple, l'alimentation LED allumée, la communication LED clignotant).

3. Test de communication:À l'aide du clavier de contrôle ou du logiciel VMS, envoyez des commandes de base (par exemple, pan gauche, pan droit). Observez si l'unité d'inclinaison du panoramique répond.

4. Set Code d'adresse:Si plusieurs PTU sont sur le réseau, définissez une adresse RS-485 unique pour chacun via des commutateurs DIP sur le PTU ou le logiciel (si pris en charge). Abordez les conflits provoquent un chaos de contrôle.

5. Ensemble de protocole:Via des commutateurs DIP ou un logiciel, réglez le protocole de communication du PTU pour qu'il corresponde exactement au contrôleur (clavier/DVR/VMS).

Noyau: étalonnage et réglage fin

1. Étalonnage de niveau (reconfirmer):

O Utilisez le logiciel de contrôle/clavier pour faire pivoter la PTU jusqu'à sa position horizontale (0 ° Pan). Observez si la ligne d'horizon (ou un objet de référence) dans l'image de l'appareil photo est de niveau. Si PAS de niveau, la monture physique n'est pas parfaitement de niveau.

O Solution:Puissance éteinte. Desserrez légèrement les vis de montage (ne retirez pas). Him sous la base avec des rondelles minces jusqu'à ce que l'image soit de niveau. Serrez solidement les vis. Ceci est la base pour un positionnement précis.

2. Réglage de la position prédéfinie et étalonnage:

O Conduisez le PTU à l'aide du contrôleur pour diriger la caméra précisément sur un point cible critique et distinct.

O Concentrez la lentille brusquement.

O Sur le contrôleur (clavier/VMS), appelez la fonction "Set Preset" et attribuez un numéro prédéfini (par exemple, 1).

OÉtape clé: Calibrer la position Commentaires:Les positionneurs Pan tilt de haute qualité (comme la série ZIWIN) prennent généralement en charge:

• Position d'apprentissage/commande d'écriture:Envoyez une commande indiquant au PTU "cette position actuelle est l'emplacement réel de la précommande X." Cela utilise l'encodeur interne pour enregistrer l'angle exact.




• Réglage fin visuel (facultatif):Certains systèmes avancés permettent un réglage mineur au niveau des pixels du point central de l'image du préréglage.

ORépétabilité d'essai:Déplacez le PTU ailleurs. Rappelez-vous le préréglage nouvellement réglé. Observez s'il revient avec précision à la cible. Répétez plusieurs fois pour vérifier la répétabilité. Un écart important justifie la vérification de la stabilité du montage, de la surcharge potentielle ou de la précision PTU.

3. Réglage de la limite (si requis):

OLimites horizontales:Conduisez le PTU à sa position autorisée la plus à gauche, définissez la limite gauche. Répétez pour la bonne limite. Empêche l'enroulement de câbles ou les collisions.

OLimites verticales:Réglez les angles maximum vers le haut (inclinaison vers le haut) et vers le bas (inclinaison vers le bas). Empêche l'appareil photo de frapper son boîtier ou son support.

4. Réglages de vitesse et de mode:

O Réglez les vitesses Pan et Tilt appropriées (vitesse de croisière, vitesse de suivi) dans le logiciel de contrôle.

O Réglez une position d'accueil.

O Activer la fonctionnalité Auto Flip (si prise en charge par PTU et l'appareil photo).

O Configurer les chemins de croisière (modèles/visites).

Test final et mise en service

· Testez toutes les fonctions de contrôle: directions panoramique/inclinaison, changements de vitesse, rappel préréglé, croisière, retour de position à domicile.

· Tester la précision prédéfinie à différents niveaux de zoom (un zoom plus élevé exige une plus grande précision).

· Simuler les cibles mobiles pour tester le suivi (manuel et suivi automatique).

· Vérifiez la stabilité de l'image pour la gigue perceptible pendant le mouvement.

· Complétez une liste de contrôle d'installation et de mise en service.

Conseils d'entretien

· Vérifier périodiquement (par exemple, trimestriellement) l'étanchéité des vis de montage.

· Nettoyez le boîtier PTU, en particulier les évents (pour ventilateurs/chauffages) et les coutures des unités extérieures de casserole et d'inclinaison, pour éviter l'accumulation de poussière affectant le refroidissement et l'étanchéité.

· Inspectez les câbles pour le vieillissement, les dommages ou les morsures d'animaux.

· Testez régulièrement la précision préréglée et les fonctions de base.

Conclusion:L'installation et le débogage d'un positionneur Pan Tilt nécessitent de la patience et une attention aux détails. Le strict respect des normes d'installation, l'accent mis sur l'étalonnage de niveau et l'étalonnage prédéfini, et la garantie de connexions électriques correctes et fiables (en particulier le réseau RS-485) sont primordiaux pour assurer la précision et la stabilité à long terme, et la fiabilité de votre unité d'inclinaison de pan. ZIWIN TECHNOLOGY fournit non seulement des unités Pan Tilt de haute qualité, mais nos manuels complets et un support technique facilement disponible vous guideront vers une installation et une mise en service réussies.
