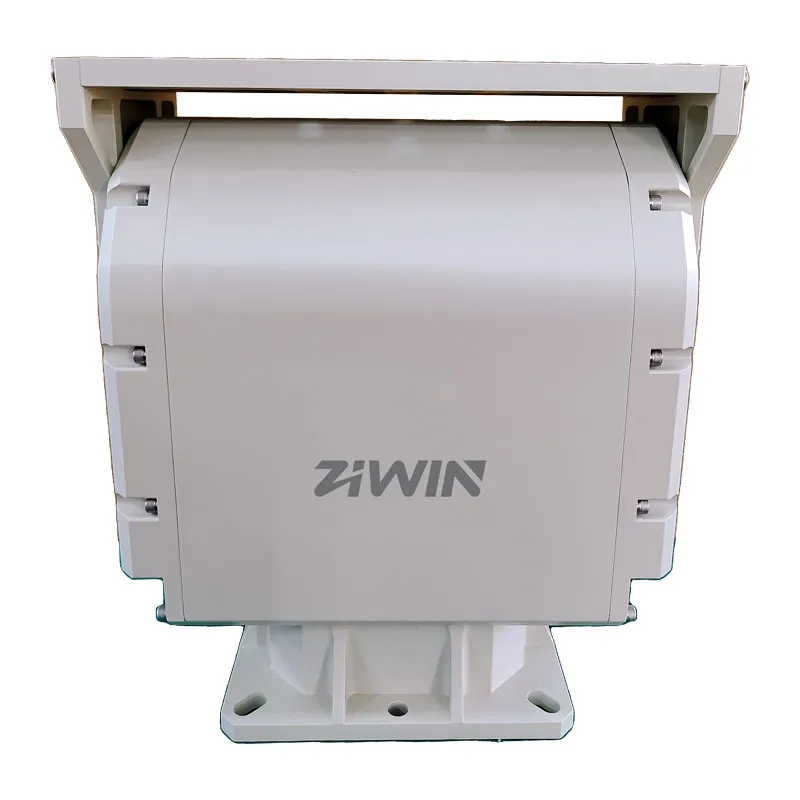

Caractéristiques de ZN-SPH80Y tête d'inclinaison de casserole robuste
Unité d'inclinaison de panoramique lourde, utilisation intérieure/extérieure
Transmission d'engrenage de ver de haute précision
Prise en charge de la mise hors tension à verrouillage automatique
Capacité de charge max. 80kg(176.59lb)
Construction en alliage d'aluminium à haute résistance
Vitesse panoramique: 0.01 ° ~ 8 °/S (jusqu'à 20 °/S; plus la vitesse de rotation est élevée, plus la capacité de charge utile est faible)
Vitesse d'inclinaison: 0.01 ° ~ 4 °/S (jusqu'à 10 °/S; plus la vitesse de rotation est élevée, plus la capacité de charge utile est faible)
360 ° continu (plage de rotation personnalisable de 0 ° à 340 °)
Plage d'inclinaison: -45 ° ~ 45 ° (rotation limitée en option, avec une plage d'angle maximale de-90 ° à 90 °)
Position préréglage: 200
Précision préréglage: ± 0.1 °
Prise en charge de la position et de la position absolue
RS485/RS422 Pan Contrôle avec Pelco P/D Protocole
Catégorie de protection: IP66 étanche
| Modèle | ZN-SPH80Y |
| Max. Capacité de charge | 80kg(176.59lb) |
| Type de charge | Charge supérieure, Charge latérale |
| Mode de transmission | Transmission d'engrenage de ver |
| Pan Vitesse | 0.01 ° ~ 8 °/S |
| Vitesse d'inclinaison | 0.01 ° ~ 4 °/S |
| Gamme Pan | 360 ° continu |
| L'inclinaison a sonné | -45 ° ~ 45 ° |
| Presets | 200 |
| Précision de préréglage | ± 0.1 ° (facultatif ± 0.01 °) |
| Croisière automatique | Support, 2 (chacun avec 40 préréglages) |
| Scan automatique | Soutien, 1 |
| Position préréglée de lentille | Facultatif |
| Vitesse de contrôle de lentille | Facultatif |
| Auto Homing | Il peut être mis en place dans la période de 1 ~ 60 mins |
| Puissance sur l'auto-test | Des appuis |
| Passage en position | Réponse de requête ou transmission de réponse en temps réel |
| Interrupteur auxiliaire | Facultatif (1 ~ 2 groupes) |
| Sel-Vaporisateur | Facultatif |
| Protocole | Pelco D (facultatif Pelco P/ModBus-RTU) |
| Taux de bauds | 9600bps (facultatif 2400/4800/115200 bps) |
| Auto-verrouillage | Des appuis |
| Interface | |
| Interface de communication | RS422 (RS485/RS232/interface réseau facultatif) |
| Sortie de câble supérieure | Un câble de signal standard de passage (4 cœurs), un câble de sortie de puissance DC24V (2A) |
| Sortie de câble inférieure | Un câble de signal standard (4 cœurs), un câble d'entrée d'alimentation DC24V (alimentation système), un câble RS422 (communication pan-inclinaison). |
| Général | |
| Alimentation électrique | DC48V (AC220V facultatif) |
| Consommation de puissance | ≤ 200W |
| Consommation de puissance statique | ≤ 5W |
| Protection de qualité | IP66 |
| Température de travail | -25 ℃ ~ + 65 ℃ |
| Humidité de travail | 90% HR, sans condensation |
| Température de stockage | -40 ℃ ~ + 65 ℃ |

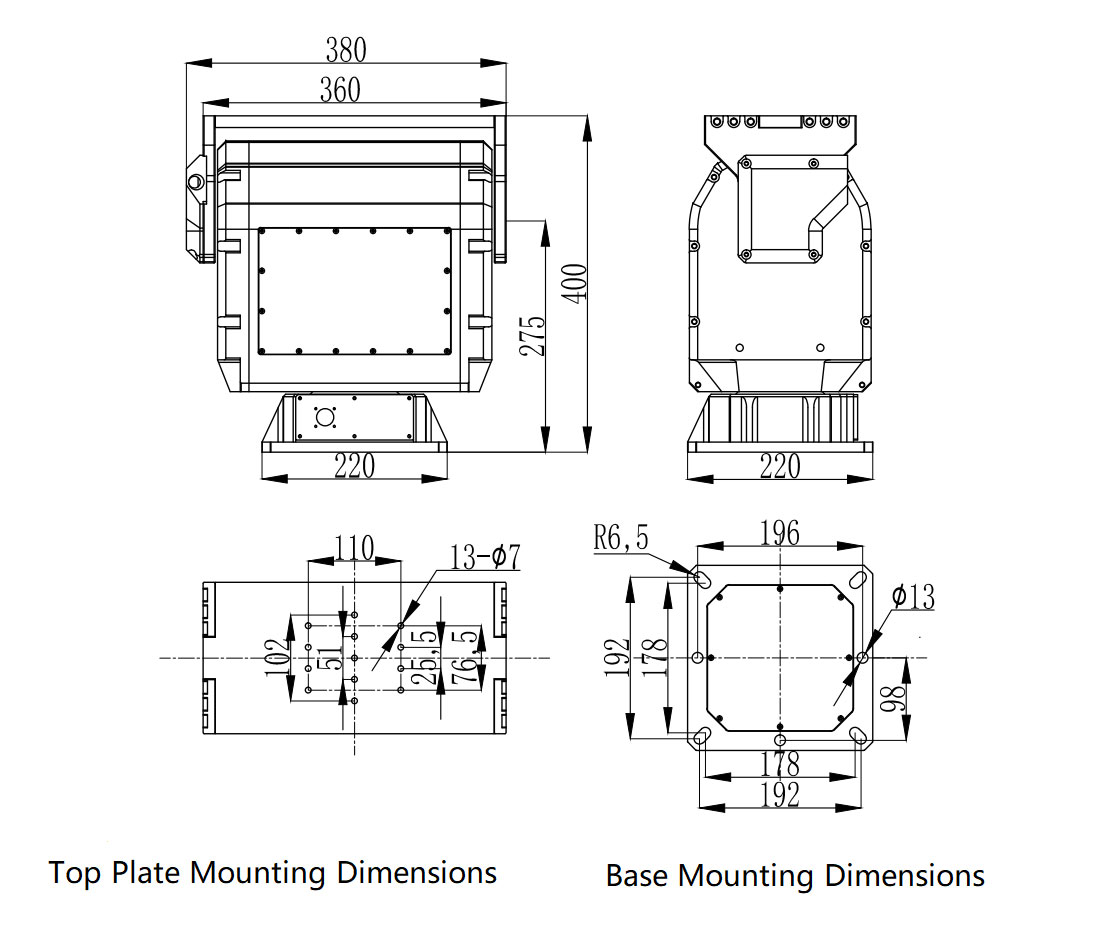

| Taille | 380 × 220 × 400mm(L × W × H) |
| Poids | 32kg(70.88lb) |
| Méthode d'installation | Installation fixe, monté sur véhicule, Hissage |
Q: Quels types de charges utiles les ZN-SPH80Y peuvent-ils prendre en charge?
A: Le ZN-SPH80Y est conçu pour les charges utiles lourdes et de haute précision telles que les noyaux de caméra à zoom optique 4K 80-120 ×, les imageurs thermiques à grande ouverture, les télémètres laser, les capteurs multispectraux, et modules radar pour la détection et le suivi des cibles à très longue portée.
Q: Où le ZN-SPH80Y est-il généralement utilisé?
A: Il est largement appliqué dans la défense côtière et frontalière, la reconnaissance militaire, la surveillance maritime, les tours de contrôle d'aéroport, l'observation embarquée, et les projets d'inspection des pipelines d'énergie qui nécessitent un contrôle ultra-stable et une grande capacité de charge utile.
Q: Comment obtient-il un contrôle stable pour les charges utiles lourdes?
R: Utilisation d'un entraînement à vis sans fin de précision avec rétroaction en boucle fermée (système d'encodeur en option), le ZN-SPH80Y maintient une précision de positionnement de ± 0.01 ° et une rotation en douceur même lors de la manipulation de 80 kg de charges utiles à basse vitesse (0.01 °/s).
Q: Convient aux environnements extérieurs difficiles?
A: Oui. Sa construction en alliage d'aluminium étanche IP66 et antipoussière assure un fonctionnement fiable dans des conditions d'humidité côtière, de pulvérisation de sel et de température de-30 ° C à 65 ° C.
Q: Le ZN-SPH80Y peut-il s'intégrer aux systèmes de suivi radar ou IA?
A: Oui. Il prend en charge les interfaces RS422/RS485/RS232 et les protocoles ModBus-RTU / Pelco P/D, ce qui le rend compatible avec le suivi radar, la reconnaissance d'image AI et les systèmes de commande intelligents pour les applications de défense.
