Positionneur Pan Tilt vs positionneur rotatif horizontal: Quelle est la différence?

Dans de nombreux projets d'ingénierie et d'intégration de systèmes, le termePositionneurEst fréquemment utilisé. Cependant, en ce qui concerne la conception réelle du système, différents types de positionneurs servent à des fins très différentes.

Deux options couramment discutées sont les positionneurs à inclinaison panoramique et les positionneurs rotatifs horizontaux. Bien qu'ils puissent sembler similaires à première vue, ils sont conçus pour différentes exigences de mouvement et scénarios d'application.

Cet article, fourni parZiwin, Explique les différences clés entre un positionneur basculant panoramique et un positionneur rotatif horizontal, et aide à clarifier quand chaque option est le meilleur choix.

Qu'est-ce qu'un positionneur Pan Tilt?

Un positionneur panoramique inclinable est une plate-forme de positionnement qui offre deux degrés de liberté:

Pan (rotation d'azimut)

Inclinaison (mouvement d'élévation)

En combinant ces deux axes, un positionneur à inclinaison panoramique permet à un dispositif monté de se déplacer et de pointer dans les directions horizontale et verticale.

Les positionneurs à inclinaison panoramique sont couramment utilisés dans les applications où une flexibilité directionnelle totale est requise, telles que:

Systèmes de suivi optique

Caméras de surveillance

Plateformes d'observation qui doivent suivre des cibles dans un espace tridimensionnel

En raison de l'axe supplémentaire, les positionneurs à inclinaison panoramique offrent une plus grande flexibilité de mouvement, mais ils introduisent également une complexité mécanique et des exigences de contrôle plus élevées.

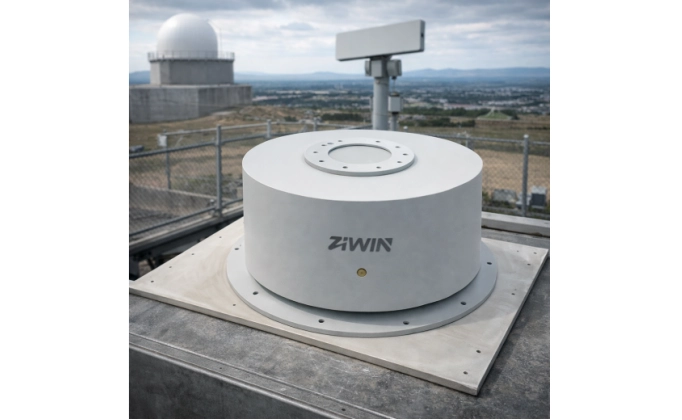

Qu'est-ce qu'un positionneur rotatif horizontal?

Un positionneur rotatif horizontal, également appelé positionneur azimutal, fournit une rotation contrôlée autour d'un seul axe horizontal.

Contrairement à un positionneur pan inclinable, il se concentre exclusivement sur le mouvement azimutal. Cette conception le rend bien adapté aux systèmes où le mouvement vertical est inutile ou géré par d'autres moyens.

Les positionneurs rotatifs horizontaux sont largement utilisés comme bases de positionnement pour:

Antennes

Modules radar

RF et capteurs acoustiques

En limitant le mouvement à un seul axe, la plate-forme obtient une stabilité mécanique plus élevée, une logique de commande plus simple et souvent une capacité de charge plus grande.

Différences clés dans le mouvement et la conception du système

La différence fondamentale entre aPositionneur pan inclinableEt un positionneur rotatif horizontal réside dans le nombre d'axes contrôlés.

Un positionneur panoramique inclinable offre deux degrés de liberté, ce qui augmente la flexibilité mais ajoute également des composants mécaniques, des boucles de contrôle et des points de défaillance potentiels. Un positionneur rotatif horizontal, en revanche, simplifie le système en se concentrant sur un seul mouvement bien défini.

Dans de nombreux systèmes pratiques, moins d'axes aboutissent à:

Stabilité améliorée

Répétabilité de positionnement plus élevée

Complexité réduite du système

Un entretien à long terme plus facile

C'est pourquoi les solutions à axe unique sont souvent préférées lorsque la configuration système le permet.

Quand un positionneur rotatif horizontal est-il le meilleur choix?

Dans de nombreuses applications du monde réel, le mouvement pan-tilt complet n'est pas requis. Au lieu de cela, les systèmes reposent principalement sur le contrôle azimutal pour remplir leur fonction prévue.

Un positionneur rotatif horizontal peut être considéré comme une forme spécialisée d'un positionneur basculant pan lorsque seul un mouvement d'azimut est requis.

Les scénarios typiques incluent:

Alignement directionnel de l'antenne

Numérisation radar et détection de cible

Désignation de direction du signal RF

Localisation de la source acoustique

Dans ces cas, l'ajout d'un axe d'inclinaison n'améliore pas significativement les performances, mais cela augmente la complexité du système. Un positionneur rotatif horizontal fournit une solution plus efficace et robuste.

Quand un positionneur Pan Tilt est-il nécessaire?

Malgré les avantages des plates-formes à axe unique, il existe des applications où un positionneur pan inclinable reste le bon choix.

Les positionneurs d'inclinaison Pan sont nécessaires lorsque:

Les cibles se déplacent de manière significative à la fois en azimut et en élévation

La précision de pointage verticale est essentielle

Le système doit suivre les objets dans un espace tridimensionnel

Les exemples incluent les systèmes de suivi optique à longue portée et les plates-formes d'observation déployées dans des environnements de terrain complexes.

Choisir le bon positionneur pour votre application

La sélection du bon positionneur est une décision au niveau du système plutôt qu'une décision au niveau des composants.

Les questions clés à considérer comprennent:

Avez-vous besoin à la fois d'azimut et de contrôle d'élévation?

La stabilité mécanique est-elle plus importante que la flexibilité du mouvement?

Quel poids et précision de la charge utile sont requis?

Dans quelle mesure l'intégration et la maintenance du système devraient-elles être complexes?

Répondre à ces questions au début de la phase de conception permet de garantir que le positionneur sélectionné s'aligne sur les besoins opérationnels réels.

Conclusion

Les positionneurs à inclinaison panoramique et les positionneurs rotatifs horizontaux ne sont pas des solutions concurrentes, mais complémentaires. Chacun joue un rôle distinct dans les systèmes de positionnement et de contrôle de mouvement.

Un positionneur à inclinaison panoramique offre une flexibilité directionnelle maximale, tandis qu'un positionneur rotatif horizontal offre simplicité, stabilité et efficacité lorsque le contrôle azimutal est la principale exigence.

Comprendre la différence entre ces deux types de positionneurs est essentiel pour construire des systèmes fiables et efficaces basés sur des antennes, des radars et des capteurs.
