Main Stream vs Sub Stream dans CCTV: Guide rapide du calcul du stockage

Dans les systèmes de surveillance CCTV modernes, le flux principal et le sous-flux sont deux concepts clés qui confondent souvent les utilisateurs. Lors de la conception d'un projet de vidéosurveillance ou du calcul des besoins de stockage, il est important de comprendre les différences entre les deux flux. Cet article, fourni parZiwin, Explique leurs fonctions, met en évidence les applications typiques et fournit une formule pratique pour estimer rapidement la capacité de stockage CCTV.

Qu'est-ce que le flux principal?

Le flux principal est le flux vidéo principal de haute qualité généré par l'appareil photo.

• Résolution:Habituellement, la résolution la plus élevée prise en charge par l'appareil photo (par exemple, 1080p, 4MP ou 4K).

• Bitrate:Généralement entre 3 et 8 Mbps selon le format de compression (H.264/H.265) et les paramètres de qualité d'image.

• Cas d'utilisation:Enregistrement sur NVR/DVR, stockage local, lecture haute définition et collecte de preuves.

Qu'est-ce que le sous-courant?

Le sous-flux est un flux vidéo secondaire à faible débit binaire conçu pour les applications respectueuses de la bande passante.

• Résolution:Généralement inférieur, comme CIF, D1 ou 720p.

• Bitrate:Généralement entre 256 Kbps et 1 Mbps.

• Cas d'utilisation:Visionnage à distance sur les appareils mobiles, aperçu en direct dans la surveillance multi-écrans, transmission à faible bande passante.

En termes simples:

Main Stream = Stockage de haute qualité

Sub Stream = visualisation à distance lisse

Pourquoi les systèmes de vidéosurveillance utilisent-ils des doubles flux?

1. qualité d'équilibre et bande passante

Le flux principal assure des enregistrements clairs.

Le sous-flux permet une lecture fluide sur des connexions Internet limitées.

2. réduire la pression de stockage

Le sous-flux nécessite beaucoup moins de stockage, adapté à l'aperçu multicanal.

3. améliorer la flexibilité du système

Les utilisateurs peuvent choisir entre le flux principal et le sous-flux en fonction de leur scénario, garantissant à la fois un enregistrement de qualité probante et un accès en temps réel.

Formule de calcul de stockage CCTV

Les exigences de stockage CCTV sont déterminées par le débit binaire, la durée d'enregistrement etCaméra CCTV.

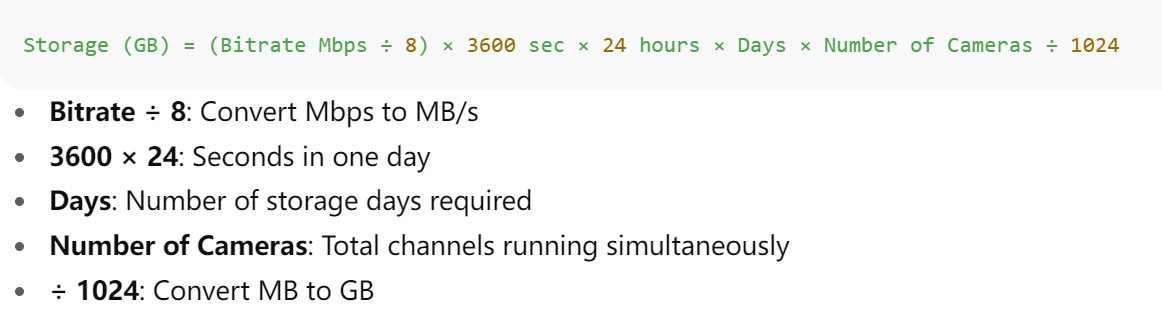

La formule de base est:

Exemple de calcul de stockage

Scénario:

50 caméras, chaque résolution de 1080p, codage H.265, débit binaire moyen de 3 Mbps.

Enregistrement requis: 90 jours.

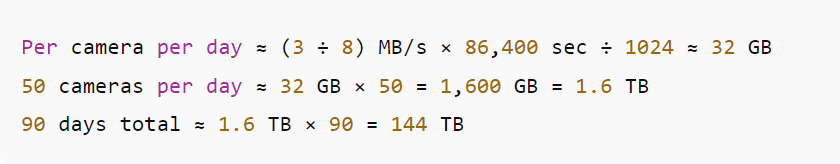

Calcul:

Résultat:

Pendant 90 jours, environ144 TBEst requis. Compte tenu de la disponibilité réelle du disque dur (~ 90% de la capacité nominale), au moins160 TB de stockageEst recommandé.

Conseils d'optimisation du stockage

1. Utilisez H.265 Compression

Économise 30 50% de stockage par rapport à H.264.

2. Activer l'enregistrement de détection de mouvementG

Enregistre uniquement lorsqu'un mouvement est détecté, ce qui réduit le stockage inutile.

3. Bitrate variable (VBR)

Ajuste dynamiquement le débit binaire en fonction de la complexité de la scène.

4. Stratégie de stockage à plusieurs niveaux

Conservez l'enregistrement du flux principal pour les caméras critiques, tandis que l'enregistrement sous-flux peut être utilisé pour les canaux généraux.

Conclusion

Le flux principal et le sous-flux sont des composants essentiels des systèmes de vidéosurveillance:

Le flux principal assure un stockage des preuves de haute qualité.

Le sous-flux garantit une visualisation à distance fluide et une utilisation efficace de la bande passante.

En comprenant leurs rôles et en appliquant la formule de calcul de stockage CCTV, les concepteurs de systèmes peuvent planifier la capacité de stockage avec plus de précision, réduisant les coûts tout en maintenant la qualité vidéo et la fiabilité du système.

FAQ: Calcul du flux principal vs Sub Stream & CCTV Storage

Q: Quelle est la différence entre le flux principal et le sous-flux dans CCTV?

R: Le flux principal offre la plus haute qualité vidéo (e.g., 1080p ou 4K) pour l'enregistrement et la lecture, tandis que le sous-flux offre une résolution et un débit binaire inférieurs pour une visualisation à distance fluide et une utilisation réduite de la bande passante.

Q2: Pourquoi le sous-flux est-il important dans un système de vidéosurveillance?

A2: Le sous-flux réduit la charge réseau et l'utilisation du stockage, ce qui le rend idéal pour la surveillance mobile, l'affichage multi-écran et les situations où la bande passante Internet est limitée.

Q: Comment calculer les exigences de stockage CCTV?

A: Vous pouvez utiliser la formule:

Cela permet d'estimer la capacité de stockage totale nécessaire pour votre système CCTV.

Q: De combien de stockage 50 caméras sont-elles nécessaires pour 90 jours d'enregistrement?

R: Pour 50 caméras à codage H.265 1080p (3 Mbps chacune), environ 144 To est nécessaire pendant 90 jours. Compte tenu de l'efficacité du disque dur, au moins 160 To est recommandé.

Q: Comment puis-je réduire l'espace de stockage CCTV sans perdre la qualité vidéo?

R: Utilisez la compression H.265, activez l'enregistrement de détection de mouvement, adoptez le débit binaire variable (VBR) et appliquez différentes stratégies de stockage pour le flux principal par rapport au sous-flux afin d'optimiser l'utilisation du stockage.
