Comment choisir une unité d'inclinaison d'antenne: un guide complet de l'acheteur

La sélection de l'unité d'inclinaison du panoramique de l'antenne droite est essentielle pour assurer un positionnement stable et précis de l'antenne dans les systèmes de communication sans fil, de suivi radar et de micro-ondes à longue portée. Un système d'inclinaison de panoramique bien conçu améliore la précision du pointage, améliore la fiabilité de la liaison et maintient les performances sous le vent, les vibrations et les environnements extérieurs difficiles. Ce guide fournit un cadre clair et pratique pour aider les ingénieurs à choisir la solution de panoramique de l'antenne la plus appropriée pour différentes applications.

Qu'est-ce qu'un système d'antenne Pan Tilt?

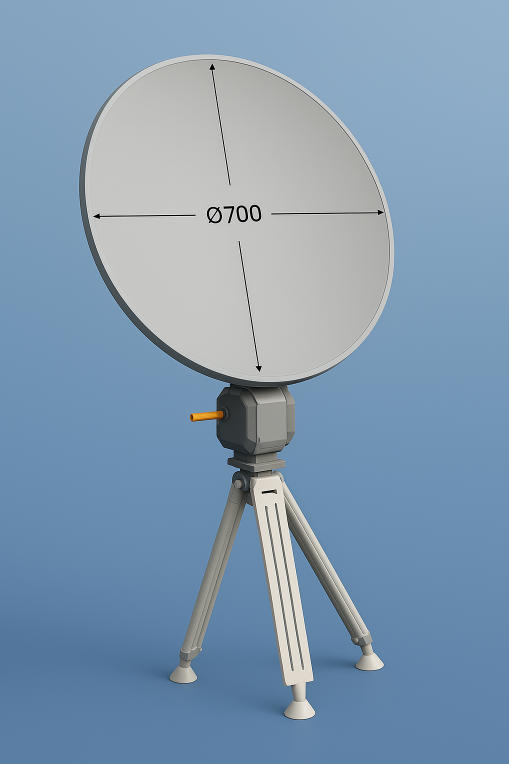

Un système d'inclinaison de panoramique d'antenne (également appelé unité d'inclinaison de panoramique d'antenne, positionneur d'antenne ou unité d'inclinaison de panoramique) est un dispositif électromécanique qui fait tourner une antenne le long de deux axes:

-Rotation pan-horizontale

-Inclinaison-rotation verticale

Cela permet des applications telles que:

-Suivi d'UAV/drone

-Numérisation radar et modèles de recherche

-Micro-ondes à longue portée et alignement de liaison sans fil

-Surveillance côtière et frontalière

-Communication maritime

-Systèmes micro-ondes satellite et point à point

Les unités d'inclinaison de panoramique d'antenne doivent résister à un couple élevé, à des exigences de précision et à des environnements difficiles-beaucoup plus exigeants que les mécanismes PTZ de caméra standard.

Cadre de sélection étape par étape

Pour choisir l'unité d'inclinaison de panoramique d'antenne correcte, évaluez:

1. charge mécanique et couple

2. performance de charge de vent

3. Pan & inclinaison de la gamme de rotation

4. vitesse et accélération

5. Précision, précision et contrecoup

6. Type de mécanisme d'entraînement

7. Interface de communication

8. exigences de l'anneau de glissement

9. Durabilité environnementale

Exigences mécaniques: charge, couple et vent

Capacité de charge statique 3.1

Déterminer la charge utile totale:

-Antenne + radôme

-Amplificateurs RF, LNA, LNB

-Supports et adaptateurs

-Câbles et connecteurs

Sélectionnez toujours un PTU avec une marge de charge supplémentaire de 30 50%.

3.2 centre de gravité et couple

Les grandes antennes créent un couple important en raison des longs bras de moment.

Vérifier:

-Couple maximal admissible (N · m)

-Centre de gravité décalé

-Besoin de contrepoids

3.3 charge de vent

Le vent a un impact majeur:

-Les grandes antennes se comportent comme des voiles

-Causes secousses et erreurs de suivi

-Peut surcharger l'axe d'inclinaison si sous-dimensionné

Exigences en matière de performance de mouvement

4.1 de rotation panoramique et inclinaison

Gammes typiques:

-Pan: rotation continue de 0 à 360 ° (via la bague collectrice)

-Inclinaison: -90 ° à + 90 ° ou 0 ° à + 180 °

Vitesse 4.2 et accélération

Application | Vitesse typique

-Alignement de précision: 0.05-5 °/s

-Suivi général: 5-30 °/s

-Suivi d'UAV/radar: 30-80 °/s

L'accélération est essentielle pour les tâches de suivi dynamique.

Précision, répétabilité et contrecoup

Paramètres clés:

-Résolution-plus petite étape de mouvement

-Précision-commande vs angle réel

-Répétabilité-précision de retour préréglée

-Backlash-jeu mécanique dans les engrenages

La communication à longue portée nécessite souvent une précision de 0.01 ° à 0.05 °.

Mécanisme d'entraînement duUnité d'inclinaison de pan

Différents PTU utilisent différentes technologies d'entraînement interne.

Comparaison du mécanisme d'entraînement:

La plupart des PTU d'antennes utilisent une conception hybride servo à vis sans fin pour un couple élevé et un mouvement fluide.

Interface de contrôle et intégration

Interfaces communes:

-RS-485 / RS-422-industriel standard

-CANBUS-robotique et systèmes de véhicules

-Ethernet (TCP/IP) -systèmes radar, multi-capteurs

-Sans fil-installations mobiles ou temporaires

Recommandé: RS-485 Ethernet pour une flexibilité maximale.

Exigences en matière d'anneau de glissement

Les anneaux de glissement supportent une rotation continue de 360 °. Les canaux peuvent inclure:

-Puissance (12V / 24V / 48V)

-RS-485 / CAN / Ethernet

-RF joints rotatifs coaxiaux

-Joints rotatifs à fibre optique

Protection de l'environnement

Les PTU d'antenne doivent gérer des conditions extérieures sévères.

Interfaces mécaniques et installation

Vérifier:

-Modèle de trou de montage

-Compatibilité de la plaque supérieure avec antenne

-Câble de routage

-Capacité de charge tour/mât

-Dégagement pour le mouvement d'inclinaison de l'antenne

Liste de contrôle de sélection rapide

Mécanique

-Charge (kg)

-Couple (N · m)

-Gamme d'angle Pan/Inclinaison

-Vitesse et accélération

-Rétroaction et précision

-Canaux d'anneau de glissement

Électrique/Contrôle

-RS-485 / CANBUS / Ethernet

-Type d'encodeur

-Exigences de puissance

Environnement

-IP66/67

-Température

-Charge de vent

-Sel-résistance au brouillard

-Tolérance de vibration

Configurations recommandées par application

Conclusion

Une unité d'inclinaison de panoramique d'antenne bien sélectionnée améliore la précision du pointage, la fiabilité du système et les performances opérationnelles à long terme dans des environnements extérieurs difficiles. En évaluant la charge, le couple, la précision, la vitesse, le mécanisme d'entraînement, la conception de l'anneau de glissement et les évaluations environnementales, les ingénieurs peuvent assurer une compatibilité et des performances optimales pour tout système d'antenne.

Pour les demandes de projet ou les solutions de panoramique à antenne personnalisées, veuillez contacter:Sales@ziwincctv.com
