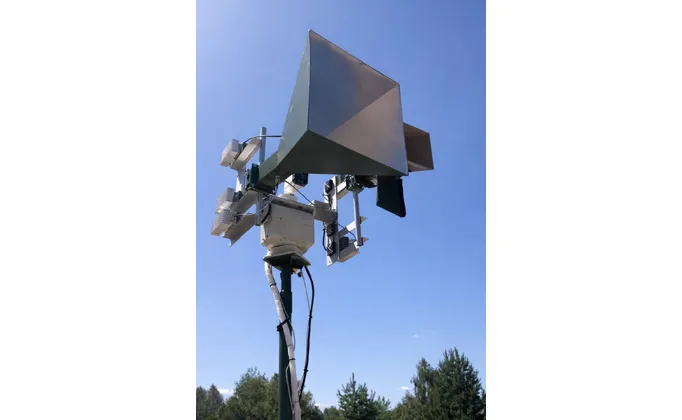

Comment choisir une plate-forme Pan Tilt pour les antennes directionnelles dans les systèmes de contre-drone

Introduction

Alors que les véhicules aériens sans pilote (UAV) deviennent plus abordables et plus faciles à utiliser, les activités de drones non autorisées sont passées d'incidents nuisibles occasionnels à un problème persistant de sécurité et de sûreté. Les aéroports, les ports, les sites pétroliers et gaziers, les centrales électriques, les installations gouvernementales et les campus industriels nécessitent de plus en plus une détection précoce et une connaissance de la situation pour les drones à basse altitude, souvent au-delà de la gamme pratique de la surveillance purement visuelle.

Pour de nombreux programmes, les approches de surveillance par radiofréquence (RF) et de radiogoniométrie (DF) sont une base pratique pour la sensibilisation à l'espace aérien. Au lieu de se fier uniquement aux caméras en ligne de visée, les systèmes de surveillance RF peuvent détecter et caractériser les signaux liés aux drones, estimer le roulement, et aider les opérateurs à comprendre où se trouve probablement un drone et comment il est contrôlé.

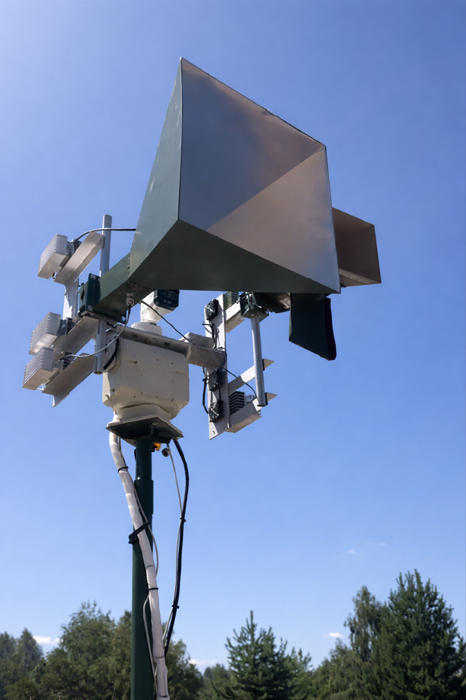

Les antennes directionnelles sont au cœur de ces architectures de surveillance RF et DF. Cependant, une antenne directionnelle ne délivre son gain théorique et sa résolution angulaire que lorsqu'elle est pointée avec précision et maintenue stable dans le temps. C'est pourquoi la couche mécanique-en particulier la plate-forme d'inclinaison panoramique qui positionne l'antenne en azimut et en élévation-peut devenir un facteur décisif dans les performances réelles.

Ce guide axé sur l'acheteur explique comment choisir une plate-forme panoramique inclinable pour les antennes directionnelles dans les systèmes de contre-drones. L'accent est mis sur les réalités techniques: charge utile installée totale, précision et répétabilité, résistance à la charge du vent, durabilité à l'extérieur, intégration avec un logiciel de contrôle et maintenance du cycle de vie.

Pourquoi les plates-formes Pan Tilt sont importantes dans la surveillance RF des contre-drones

Les antennes directionnelles fournissent un gain élevé et une largeur de faisceau relativement étroite pour améliorer la sensibilité et l'estimation des roulements. En pratique, leur performance dépend d'une orientation mécanique précise. De petites erreurs ou une dérive peuvent réduire la sélectivité directionnelle, introduire une incertitude dans la recherche de direction et provoquer des lacunes de couverture pendant la numérisation.

La surveillance RF du contre-drone est souvent continue et sans surveillance. Les plates-formes peuvent être montées sur des poteaux, des tours, des toits ou des structures côtières où le vent, les vibrations, l'humidité et le cycle de température sont inévitables. Si la plate-forme de positionnement développe un contrecoup, glisse sous charge ou dérive lentement lorsqu'elle maintient un angle fixe, le système peut toujours sembler fonctionnel-mais sa confiance en matière de détection et sa précision de suivi se dégraderont.

Une plate-forme à inclinaison panoramique correctement sélectionnée permet de fournir trois éléments qui intéressent les équipes RF: (1) une antenne stable pointant sous contrainte environnementale, (2) des préréglages répétables pour les routines de numérisation et d'étalonnage, et (3) un fonctionnement fiable avec un minimum de maintenance sur de longs cycles de déploiement.

Facteurs clés lors du choix d'une plate-forme Pan Tilt

1. Définissez la charge utile totale installée (pas seulement le poids d'antenne)

L'erreur de sélection la plus courante consiste à n'utiliser que le poids nominal de l'antenne. Sur le terrain, la plateforme embarque un assemblage d'antenne complet. La charge utile totale installée comprend généralement l'antenne, les supports de montage, les plaques adaptatrices, le matériel de gestion des câbles, les câbles et connecteurs RF, les enceintes de protection en option (comme un radôme), et toutes les pièces de renforcement ajoutées pour réduire les vibrations.

Pour les systèmes d'antennes directionnelles de moyenne à grande et grande utilisés dans la surveillance RF, il est courant que la charge utile totale installée approche de 40 à 50 kg une fois que tous les composants mécaniques et de câblage sont inclus. Le nombre exact varie selon la bande de fréquence, le style d'antenne (log-périodique, les matrices Yagi, les antennes de panneau, les matrices DF) et la méthode de montage, mais la charge utile au niveau du système est ce que la plate-forme panoramique inclinable doit prendre en charge en permanence.

La meilleure pratique consiste à sélectionner une plate-forme avec une marge de sécurité d'au moins 20 à 30% au-dessus de la charge utile installée. Cette marge n'est pas une question de marketing; il réduit les contraintes à long terme sur les moteurs, les engrenages, les roulements et les éléments structurels, en particulier lorsque l'antenne doit maintenir sa position contre le couple éolien pendant de longues périodes.

2. Évaluer le centre de gravité et la charge de moment

La cote de charge utile seule ne suffit pas. Les antennes directionnelles peuvent être longues, larges ou montées avec un décalage, ce qui déplace le centre de gravité (CoG). Plus le CoG est éloigné de l'axe de rotation, plus le couple requis pour démarrer, arrêter et maintenir l'antenne à un angle d'élévation fixe est élevé.

Lors de la comparaison des plates-formes, demandez-vous si le fabricant fournit des conseils sur les décalages CoG autorisés ou la charge de moment. Une plate-forme peut supporter un poids donné lorsque le CoG est proche de l'axe, mais lutte lorsque le même poids est monté plus loin. Pour les installations de pôle et les antennes plus grandes, la capacité de moment peut être aussi importante que le numéro de charge utile du titre.

3. Précision de positionnement, répétabilité prédéfinie et contrecoup

Les systèmes de surveillance RF contre-drone utilisent couramment des modèles de balayage et des préréglages. Les préréglages peuvent inclure des roulements prédéfinis pour couvrir les couloirs clés, des vecteurs d'approche connus ou des directions d'étalonnage utilisées pour valider les performances DF. Dans ces flux de travail, la répétabilité compte autant que la précision absolue.

Recherchez une plate-forme qui offre une précision de positionnement prédéfinie élevée (souvent d'environ ± 0.1 ° ou mieux pour les applications exigeantes) et une répétabilité stable lors du retour aux mêmes angles d'azimut et d'élévation. Le contrecoup-de petits espaces dans l'engagement de l'engrenage-peut provoquer un dépassement, un règlement ou un pointage final incohérent. Au fil du temps, le contrecoup peut augmenter en raison de l'usure, en particulier sous la charge du vent et les inversions directionnelles fréquentes.

Si votre système repose sur une estimation des roulements et un pointage cohérent, privilégiez les plates-formes conçues pour un positionnement mécanique précis, avec une conception de transmission robuste et un contrôle de rétroaction approprié pour un mouvement répétable.

4. résistance au couple de maintien et à la charge du vent

Le vent est souvent le facteur dominant du monde réel pour les plates-formes de positionnement d'antennes. Les antennes directionnelles présentent une surface importante et la charge du vent se traduit par un couple qui peut pousser l'antenne hors du cap prévu. Ceci est particulièrement critique sur les tours et les toits où la vitesse du vent et la turbulence sont plus élevées.

Pour sélectionner correctement, évaluez non seulement la vitesse de mouvement, mais également la capacité de maintien. Une plate-forme doit résister aux mouvements induits par le vent lorsqu'elle maintient un angle fixe pour la surveillance. Une construction structurelle rigide, une forte puissance de couple et une conception de freinage ou de maintien stable aident à empêcher la dérive. Dans certains déploiements, l'antenne peut rester pointée sur un secteur fixe pendant de longues durées; la stabilité de maintien est donc une exigence de performance et non une caractéristique de commodité.

Si disponible, passez en revue les spécifications de charge du vent, les zones d'antenne recommandées et les conseils d'installation (tels que la hauteur maximale des poteaux, la rigidité du montage et les recommandations de renforcement). Même une plate-forme de haute précision peut fonctionner mal si la structure de montage fléchit excessivement.

5. Durabilité extérieure: Corrosion, étanchéité et climat

Les déploiements de contre-drones se font fréquemment à l'extérieur, y compris les régions côtières, les ports, les climats tropicaux, les déserts et les sites industriels contenant de la poussière et des polluants. La plate-forme inclinable panoramique doit être conçue pour une exposition à long terme et non pour une utilisation occasionnelle en extérieur.

Les principales considérations de durabilité comprennent la protection contre la corrosion, le boîtier résistant aux intempéries, les composants mécaniques scellés et une large plage de températures de fonctionnement. Dans les environnements tropicaux, l'humidité et les cycles de pluie fréquents peuvent accélérer la corrosion et affecter les composants non scellés. Dans les zones côtières, le brouillard salin est un facteur majeur de fiabilité. Pour les installations à distance, la fiabilité et l'étanchéité sont souvent plus importantes que la vitesse maximale.

Pensez également au routage des câbles et à la protection des connecteurs. Une mauvaise gestion des câbles peut introduire une charge mécanique supplémentaire, augmenter l'usure et créer des points d'entrée d'eau qui dégradent la fiabilité au fil du temps.

6. Interfaces de contrôle et intégration système

APlate-forme de pan inclinableUtilisé dans un système de surveillance RF contre-drone doit s'intégrer à l'architecture de contrôle globale. Les exigences typiques incluent le contrôle à distance via des interfaces série ou réseau, la prise en charge des positions prédéfinies et la compatibilité avec les routines de numérisation automatisées.

Du point de vue du système, la réactivité et la stabilité du pointage de la plate-forme affectent la capacité du logiciel de surveillance RF à corréler l'orientation de l'antenne avec les mesures RF. Par exemple, si la plate-forme traîne les commandes ou se règle de manière incohérente, le logiciel peut associer des signaux à des angles incorrects, réduisant la précision DF.

La planification de l'intégration doit inclure la façon dont la plate-forme est commandée (contrôle manuel, analyses planifiées, pointage piloté par les événements), comment les préréglages sont stockés et comment le système vérifie la position (rétroaction, rapport d'état, ou routines d'étalonnage).

7. Fiabilité, entretien et coût total de propriété

De nombreux sites de surveillance de contre-drones fonctionnent en continu et peuvent être difficiles d'accès. Dans ces cas, les déplacements d'entretien coûtent cher et les temps d'arrêt sont inacceptables. La sélection d'une plate-forme mécaniquement robuste avec une fiabilité éprouvée réduit la fréquence de maintenance et améliore le coût total de possession (TCO).

Lorsque vous comparez les options, tenez compte de la disponibilité des pièces de rechange, du support technique à long terme et de la facilité d'entretien. Un prix initial inférieur peut devenir coûteux si la plate-forme nécessite des ajustements, des remplacements ou des réparations sur place fréquents. Pour la surveillance critique, la stabilité mécanique éprouvée l'emporte souvent sur les listes de fonctionnalités qui ajoutent de la complexité sans améliorer les performances de base.

Erreurs courantes à éviter

Les intégrateurs de système peuvent réduire les risques en évitant quelques erreurs récurrentes: sélection uniquement en fonction du prix, sous-estimation de la charge du vent, choix d'un appareil photo PTZ léger qui n'est pas conçu pour les charges utiles d'antenne, et en ignorant les effets de la charge du centre de gravité et du moment.

Une autre erreur courante consiste à traiter la précision de positionnement comme facultative. Dans la surveillance RF et les flux de travail DF, une mauvaise répétabilité peut dégrader la confiance directionnelle même si la détection se produit toujours. Enfin, ne négligeons pas l'accompagnement à long terme. Les programmes de lutte contre les drones évoluent souvent et les plates-formes qui peuvent être maintenues et prises en charge au fil des années sont un choix plus sûr.

Déclaration de conformité et d'utilisation légale

Les plates-formes d'inclinaison Pan sont des dispositifs de positionnement purement mécaniques. Ils n'effectuent pas de fonctions de transmission RF, d'interférence, de brouillage ou de neutralisation de drone. Dans les systèmes de contre-drones, ces plates-formes prennent en charge des applications légales telles que la surveillance des signaux RF, la radiogoniométrie et l'intégration de la conscience de l'espace aérien. Tous les déploiements doivent être conformes aux réglementations locales et aux exigences légales applicables.

Conclusion

Le choix de la bonne plate-forme d'inclinaison de panoramique est une étape cruciale dans la construction de systèmes de surveillance RF de contre-drone fiables. En évaluant la charge utile totale installée, le centre de gravité et la charge de moment, la précision et la répétabilité de positionnement, la stabilité de maintien sous la charge du vent, la durabilité extérieure et les exigences d'intégration, les responsables de la sécurité et les intégrateurs de systèmes peuvent réduire les risques et améliorer les performances à long terme.

Une plate-forme d'inclinaison panoramique bien conçue fournit la base mécanique qui permet aux antennes directionnelles et aux logiciels de surveillance RF de fonctionner à leur plein potentiel-offrant une couverture cohérente, des préréglages fiables, et opération fiable dans les environnements extérieurs exigeants.
