Comment les anneaux de glissement améliorent les unités Pan Tilt pour l'intégration radar

Introduction

Les systèmes radar modernes exigent une rotation continue à 360 °, une transmission de données en temps réel et une fiabilité absolue dans des conditions extérieures difficiles. Pour les intégrateurs de systèmes travaillant dans les applications de surveillance côtière, de défense des frontières et de radar maritime, un défi majeur consiste à maintenir une puissance et une transmission de signaux ininterrompues pendant que le capteur radar tourne à l'infini. C'est exactement là que les bagues coulissantes deviennent essentielles-le composant caché qui transforme une unité d'inclinaison de panoramique (PTU) ordinaire en une plate-forme radar à rotation continue vraiment intelligente.

Qu'est-ce qu'un anneau de glissement et pourquoi c'est important

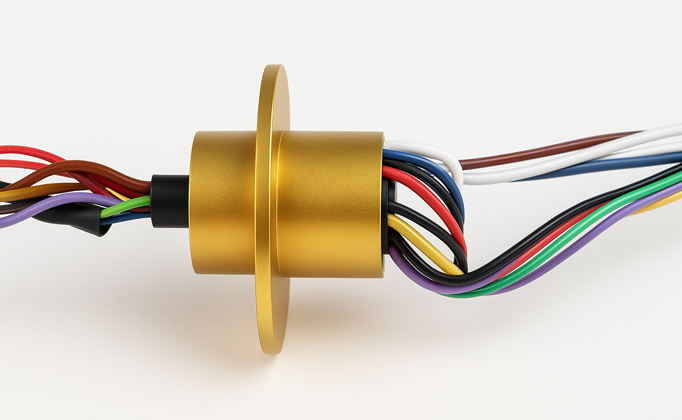

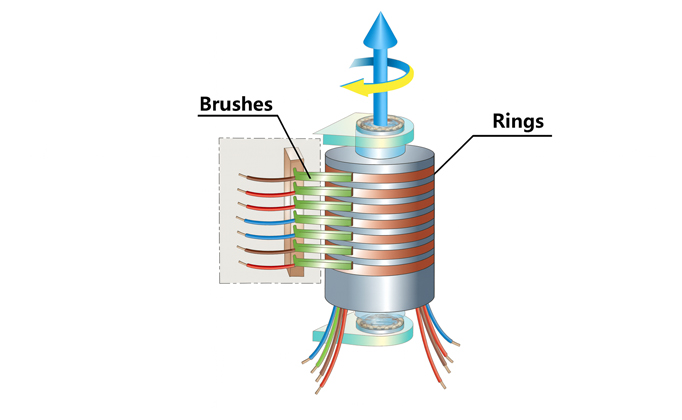

Une bague collectrice est un dispositif électromécanique qui permet le transfert de puissance, de signaux de commande et de données entre les pièces stationnaires et rotatives. À l'intérieur d'unUnité d'inclinaison de pan, Il se trouve entre la base rotative et le boîtier fixe, permettant à la tête de tourner librement sans tordre ou endommager les câbles internes.

Sans bague collectrice, un PTU ne peut pivoter qu'à ± 180 °. Avec une bague collectrice, il peut tourner à 360 ° en continu-une caractéristique vitale pour les systèmes radar qui nécessitent une couverture de balayage constante.

Le rôle des anneaux de glissement dans les unités d'inclinaison panoramique radar

Dans les applications radar, le PTU transporte souvent des émetteurs-récepteurs radar à haute fréquence, des antennes, des modules de transmission de données et des amplificateurs. Ces appareils nécessitent une alimentation CC stable, Ethernet, bus CAN ou même des lignes de signal RF pour traverser l'articulation rotative. Une bague collectrice de haute qualité assure une puissance stable, un transfert de signal à faible perte et une fiabilité à long terme.

Avantages de l'intégration de l'anneau de glissement

Applications dans le monde réel

• Surveillance côtière et portuaire-Moyen-Orient

• Contrôle des frontières-Europe

• Surveillance des oléoducs-Asie

• Systèmes de suivi et d'antenne d'UAV-Global

Choisir le bon anneau de glissement pour votre radar PTU

Lors de la sélection d'un PTU pour l'intégration radar, les paramètres clés de l'anneau de glissement comprennent:

• Capacité de puissance (W ou A)

• Nombre de canaux pour le signal, le contrôle et les lignes électriques

• Type de signal-Ethernet, RS485, CAN, RF, etc.

• Indice IP-IP66 ou supérieur pour une utilisation en extérieur

• Plage de température de fonctionnement-de-45 °C à 60 °C pour des conditions extrêmes

Capacité d'anneau de glissement robuste de 120 kg de ZIWIN

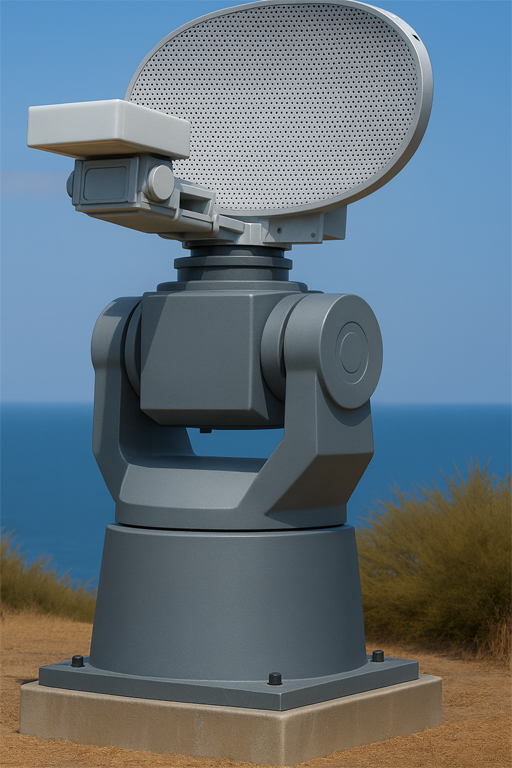

La technologie ZIWIN conçoit et fabrique des unités d'inclinaison de panoramique résistantes capables de supporter des charges utiles jusqu'à 120 kg, spécialement conçues pour les systèmes radar, d'antenne et d'électro-optique fonctionnant dans des environnements extérieurs difficiles.

Pour répondre aux exigences des systèmes radar haute puissance et des applications de surveillance à longue portée, ZIWIN intègre des ensembles d'anneaux coulissants à courant élevé personnalisés qui peuvent gérer à la fois la puissance et la transmission du signal avec une fiabilité exceptionnelle.

La bague collectrice à l'intérieur de la PTU de 120 kg de ZIWIN prend en charge une puissance maximale allant jusqu'à 3 kW à l'équipement monté sur le dessus, offrant un fonctionnement stable pour les appareils à forte intensité énergétique tels que:

• Émetteurs-récepteurs radar haute puissance

• Émetteurs laser longue portée

• Charges utiles thermiques et optiques à double capteur

• Systèmes mobiles de surveillance terrestre ou maritime

Chaque bague antidérapante à courant élevé est conçue avec:

• Interfaces de contact or-or pour une faible résistance et un bruit minimal

• Dissipation thermique optimisée pour assurer un fonctionnement 24/7 continu

• Configurations de canaux personnalisables combinant des lignes d'alimentation, Ethernet, de contrôle et de données

Cette conception fait de la PTU lourde de 120 kg de ZIWIN l'une des solutions les plus performantes du marché-atteindre l'équilibre parfait entre précision mécanique et efficacité électrique, et flexibilité d'intégration pour les applications avancées de radar et de défense.

FAQ

• Q: Pourquoi un anneau de glissement est-il essentiel pour les PTU radar?

R: Parce que les antennes radar nécessitent une rotation continue. Un anneau de glissement empêche la torsion du câble et assure une alimentation et une transmission de signal ininterrompues.

• Q: Quelle est la différence entre un PTU standard et un PTU à anneau coulissant?

R: Un PTU standard tourne à ± 180 °, tandis qu'un PTU à anneau antidérapant prend en charge une rotation sans fin de 360 °.

• Q: Les bagues coulissantes peuvent-elles gérer des données à grande vitesse?

R: Oui, les anneaux de glissement modernes prennent en charge les canaux Gigabit Ethernet, CAN ou RF avec une perte de signal minimale.

• Q: Les PTU ZIWIN sont-ils adaptés aux environnements maritimes et désertiques?

R: Absolument. Les PTU ZIWIN disposent d'une protection IP66, d'un boîtier résistant à la corrosion et d'une conception à grande température (-45 ° C à 60 ° C).

Conclusion

Les anneaux de glissement peuvent être invisibles, mais ils sont le principal catalyseur des performances radar à 360 °. En intégrant une technologie avancée d'anneau de glissement, les unités d'inclinaison panoramique lourdes ZIWIN offrent une puissance stable, un transfert de données transparent et une fiabilité à long terme, garantissant que les systèmes radar restent en ligne et précis, et opérationnel dans les environnements les plus difficiles.

Contactez la technologie ZIWIN pour en savoir plus sur les plates-formes Pan tilt personnalisées pour le radar, l'antenne et l'intégration électro-optique. Sales@ziwincctv.com
