Choisir le bon positionneur pour les antennes et les systèmes radar

Les antennes et les systèmes radar sont intrinsèquement directionnels. Leur performance dépend non seulement de la qualité du capteur, mais aussi de la précision et de la fiabilité de leur orientation dans l'espace.

Lors de la conception de tels systèmes, une décision clé est de sélectionner la bonne plate-forme de positionnement. Bien que les positionneurs d'inclinaison de panoramique soient largement connus, de nombreuses applications d'antenne et de radar ne nécessitent pas de mouvement complet à deux axes. Dans ces cas, un positionneur rotatif horizontal, également connu sous le nom de positionneur azimutal, fournit souvent une solution plus efficace et plus robuste.

Cet article, fourni parZiwin, Explique comment choisir le bon positionneur pour les systèmes d'antenne et de radar, et quand une solution horizontale à un seul axe est le meilleur choix.

Pourquoi le contrôle directionnel est important dans les systèmes d'antenne et de radar

Les antennes comme les radars misent sur une orientation précise pour fonctionner correctement.

* Les antennes doivent être alignées pour établir et maintenir des liaisons de communication directionnelles.

* Les radars doivent scanner les zones définies pour détecter, suivre et surveiller les cibles.

Dans la plupart des systèmes, la direction horizontale (azimut) est la variable principale. L'alignement vertical est souvent fixe, préréglé mécaniquement ou géré par la conception du capteur lui-même. En conséquence, contrôler l'azimut avec précision est généralement plus important que de fournir une flexibilité de pan-tilt complète.

Qu'est-ce qu'un positionneur d'antenne?

Un positionneur d'antenne est une plate-forme mécanique utilisée pour orienter une antenne vers une direction souhaitée.

Dans de nombreux systèmes de communication et de détection, les positionneurs d'antennes sont utilisés pour:

* Pointez les antennes vers des emplacements spécifiques

* Numérisation à travers les secteurs définis

* Recherche et verrouillage sur les signaux

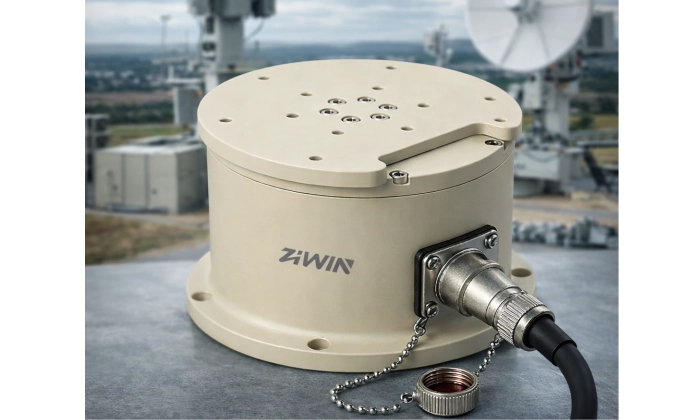

Lorsque le mouvement de l'antenne est limité à la rotation horizontale, un positionneur rotatif horizontal sert de positionneur d'antenne compact et fiable, offrant un contrôle azimutal précis avec une complexité minimale du système.

Utilisation d'un positionneur rotatif horizontal pour antennes

Les positionneurs rotatifs horizontaux sont largement utilisés dans les applications d'antenne où le contrôle azimutal est la principale exigence.

Les cas d'utilisation d'antenne typiques incluent:

* Antennes de communication directionnelle

* Antennes radar

* Antennes de surveillance et d'analyse du spectre RF

Dans ces systèmes, une plate-forme rotative horizontale permet:

* Alignement précis de l'azimut

* Modèles de numérisation répétables

* Opération stable à long terme sous charge

En éliminant les mouvements verticaux inutiles, le système devient plus facile à intégrer, à contrôler et à entretenir.

Qu'est-ce qu'un positionneur radar?

Un positionneur radar est utilisé pour orienter les capteurs radar à des fins de balayage et de suivi. Selon l'application, les systèmes radar peuvent nécessiter un mouvement multi-axes ou mono-axe.

De nombreux systèmes radar reposent sur un balayage horizontal pour surveiller les zones environnantes. Pour ces applications, un positionneur rotatif horizontal fournit un moyen efficace de faire tourner le capteur radar sur une plage complète de 360 ° ou dans des secteurs prédéfinis.

Utilisation d'un positionneur rotatif horizontal pour les systèmes radar

Dans les systèmes radar, les positionneurs rotatifs horizontaux sont couramment utilisés pour:

* Surveillance du périmètre

* Surveillance côtière et maritime

* Anti-drone détection

* Protection des infrastructures critiques

Montés sur une plate-forme rotative horizontale, les systèmes radar peuvent:

* Perfom azimut continu balayage

* Suivre les cibles sur de larges zones

* Maintenir une orientation et une répétabilité cohérentes

Les modules radar étant souvent relativement lourds, les plates-formes à un seul axe offrent également des avantages en termes de capacité de charge et de stabilité mécanique.

Quand un positionneur Pan Tilt est-il nécessaire pour les antennes ou les radars?

Alors que les positionneurs rotatifs horizontaux sont suffisants pour de nombreuses applications, il existe des cas où unPositionneur pan inclinableEst requis.

Les positionneurs d'inclinaison Pan sont généralement nécessaires lorsque:

* Les cibles se déplacent considérablement en élévation et en azimut

* La numérisation verticale est essentielle à la performance du système

* Le système doit suivre les objets aéroportés ou surélevés dans un espace tridimensionnel

Les exemples incluent des systèmes de suivi avancés déployés en terrain montagneux ou des applications nécessitant un réglage continu de l'angle vertical.

Facteurs clés à prendre en compte lors de la sélection d'un positionneur

Lors du choix d'un positionneur pour les systèmes d'antenne ou de radar, il est important de prendre en compte les facteurs suivants:

* Exigences de mouvement: azimut seulement ou élévation d'azimut

* Poids de la charge utile: y compris les antennes, les radars, les supports et les câbles

* Précision de positionnement: précision de pointage et répétabilité requises

* Intégration système: interfaces de contrôle et protocoles de communication

* Conditions environnementales: le vent, la température et l'exposition extérieure

L'évaluation de ces facteurs au début du processus de conception permet de garantir que le positionneur sélectionné correspond aux besoins opérationnels réels.

Conclusion

La sélection du bon positionneur est une étape critique dans la conception de systèmes d'antenne et de radar fiables.

Pour les applications où le contrôle azimutal est la principale exigence, un positionneur rotatif horizontal offre une solution compacte, stable et efficace. Il simplifie la conception du système tout en offrant la précision nécessaire pour la communication directionnelle, la numérisation et la détection.

Les positionneurs à inclinaison panoramique restent essentiels pour les applications nécessitant un mouvement tridimensionnel complet, mais dans de nombreux systèmes d'antenne et de radar, les plates-formes horizontales à un seul axe offrent l'équilibre optimal entre les performances et la complexité.
