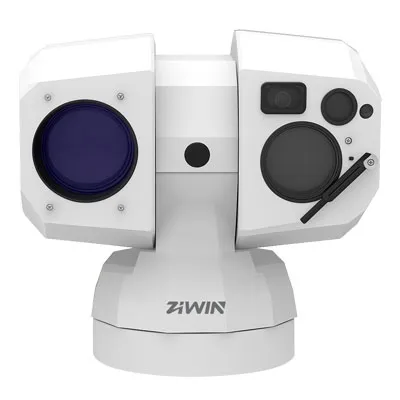

Caractéristiques de la caméra PTZ multi-spectre EO/IR 5 en 1 de la série ZN-DHY
Caméra visible, caméra thermique, télémètre, éclairage laser et caméra grand angle, 5-en-1 Moteur couple à entraînement direct pour une précision élevée et une rotation rapide
● Full HD 8 MP 3840x2160 @ 30fps images en temps réel
● 10-550mm, zoom optique 55X
● Image thermique 640x512, sensibilité NETD ≤ 35mK @ F1.0,300K
● 3km de distance laser, longueur d'onde 1535nm
● Éclairage laser 500m
● Stabilisation horizontale et verticale, réglage dynamique pour compenser la vibration externe de l'unité pan-tilt et assurer la stabilité de la qualité de l'image
● AI-AF l'apprentissage en profondeur, en se concentrant sur une vitesse plus rapide et une concentration plus stable
● Prend en charge la compensation du rétroéclairage, l'obturateur électronique automatique et d'autres fonctions pour s'adapter à différents environnements de surveillance
● Prise en charge 3DNR, forte suppression de la lumière, élimination des vagues de chaleur
● Prend en charge le stockage Micro SD Max.512G
● Prend en charge l'accès ONVIF
● Algorithme de détection humaine, non automobile, automobile, bateau et oiseau de soutien
| Modèle | Série ZN-DHY | ||||||
| Caméra thermique | |||||||
| Capteur d'image | Détecteur infrarouge sans refroidissement d'oxyde de vanadium | ||||||
| Pixels efficaces | 640x512 | ||||||
| Pitch Pixel | 12µm | ||||||
| NETD | ≤ 35 mK @ F1.0, 300K | ||||||
| Gamme spectrale | 8 à 14 µm | ||||||
| Type de lentille | Lentille fixe ou Zoom | ||||||
| Longueur focale | 50mm | 75mm | 100mm | 25-75mm | 15-100mm | ||
| Zoom numérique | 2X, 4X, 8X | ||||||
| Ouverture | F1.0 | 25mm(F0.9) ~ 75mm(F1.1) | 15mm(F0.85) ~ 100mm(F1.25) | ||||
| FOV (H x V) | 8.8 ° x7.0 ° | 5.9 ° x4,7 ° | 4.4 ° X3.5 ° | 17.5 ° X14.0 ° ~ 5.9 ° X4.7 ° | 28.7 ° X 23.1 ° ~ 4.4 ° X 3.5 ° | ||
| Gamme Focus | 3m ~ ∞ | 5m ~ ∞ | 10m ~ ∞ | 5m ~ ∞(25mm) 10m ~ ∞(75mm) | 5m ~ ∞(15mm) 10m ~ ∞(100mm) | ||
| Réglage de l'image | La luminosité, le contraste et le gamma sont réglables via le client ou le navigateur | ||||||
| Réglage de la Pseudo-couleur | 10 modes disponibles, blanc chaud/noir chaud/or automne/arc-en-ciel/fer rouge, etc. | ||||||
| Amélioration de l'image | Prend en charge le réglage du niveau 255 | ||||||
| Correction de mauvais pixels | Des appuis | ||||||
| Réduction du bruit d'image | Des appuis | ||||||
| Image Flip | 180 °, Miroir | ||||||
| Stabilisation de l'image | Anti-shake électronique, réglage de niveau 1-3 | ||||||
| Caméra visible | |||||||
| Type de capteur | 1/2.8 "à balayage progressif CMOS | 1/1.8 "à balayage progressif CMOS | 1/1.25 "à balayage progressif CMOS | ||||
| Résolution | 1920x1080 @ 25/30fps 60fps (facultatif) | 2688x1520 @ 25/30fps 60fps (facultatif) | 3840 × 2160 @ 25/30fps 60fps (facultatif) | ||||
| Min. Illumination | Couleur: 0.0005 Lux; B/W: 0.0001Lux | ||||||
| Vitesse d'obturation | 1/25s à 1/100 000s; prise en charge de l'obturateur retardé | ||||||
| Longueur focale | 7 ~ 322mm | 6.6 ~ 264mm | 10 ~ 550mm | ||||
| Ouverture | F1.8 ~ F6.5 | F1.61 ~ F5.19 | F1.5 ~ F5.5 | ||||
| H:42-1 ° (télé large) | H:59.20-1.93 ° (télé large) | H:58.40-1.20 ° (télé large) | |||||
| V:24-0.6 ° (télé large) | V:34.82-1.14 ° (télé large) | V:34.90-0.70 ° (télé large) | |||||
| D:47.7-1.26 ° (télé large) | D:68.68-2.24 ° (télé large) | D:65.10-1.40 ° (télé large) | |||||
| Réglages d'image | La saturation, la luminosité, le contraste et la netteté peuvent être ajustés via le client ou le navigateur | ||||||
| BLC,HLC,WDR | Des appuis | ||||||
| 3DNR | Des appuis | ||||||
| Défog | E-Defog | ||||||
| Interrupteur jour/nuit | Automatique, manuel, chronométrage, déclencheur d'alarme | ||||||
| Superposition d'image | Prend en charge la superposition d'image BMP 24 bits, zone personnalisable | ||||||
| Région d'intérêt | Soutenir trois flux et quatre zones fixes | ||||||
| Obturateur électronique lent | X2 ~ X24 | ||||||
| Correction de distorsion | Soutien, réglage du niveau 0-100 | ||||||
| Stabilisation de l'image | Anti-shake électronique, réglage de niveau 1-3 | ||||||
| Illumination | |||||||
| Distance d'illumination | ≥ 500m | ||||||
| Longueur d'onde | 850nm ± 10nm (940nm facultatif) | ||||||
| L'angle de la lumière | Zoom électriquement synchronisé | ||||||
| Angle lointain 2 °: distance effective> 500m, diamètre de la tache <36m | |||||||
| Près de l'angle 70 °: distance effective> 40m | |||||||
| Rapport de temps pour changer | ≤ 3 secondes (loin à près) | ||||||
| Télémètre | |||||||
| Longueur d'onde | 1535nm | ||||||
| Gamme | 15m ~ 3000m | ||||||
| Précision | ± 1m | ||||||
| Résolution | 0.1m | ||||||
| Fréquence | 1Hz | ||||||
| Caméra grand angle | |||||||
| Type de capteur | 1/1.8 ”Progressive Scan CMOS | ||||||
| Résolution | 2688x1520 | ||||||
| Longueur focale | 4mm | ||||||
| Champ de vue | H: 93.1 ° V:49.6 ° D:110.8 ° | ||||||
| PTZ | |||||||
| Mode de transmission | Moteur de couple à entraînement direct | ||||||
| Gamme de rotation | Pan: rotation continue à 360 °; Inclinaison: ± 90 ° | ||||||
| Gamme de vitesse | Pan: 0.09 ° ~ 120 °/s (extensible), Inclinaison: 0.09 ° ~ 110 °/s (extensible) | ||||||
| Accélération maximale | Pan: 300 °/s², Inclinaison: 240 °/s² | ||||||
| Position préréglée | 199 (bits prédéfinis utilisateur standard) 255 (bits prédéfinis utilisateur étendus) Le nombre de bits prédéfinis peut être augmenté à 512 selon le client | ||||||
| Modèle de balayage | Balayage de points préréglés (temps préréglé réglable, vitesse de numérisation préréglée réglable), balayage horizontal à deux points (vitesse de numérisation réglable, temps de numérisation réglable) | ||||||
| Fonction de localisation | Positionnement d'angle absolu (vitesse de positionnement réglable), positionnement 3D (vitesse de positionnement réglable) | ||||||
| Image | |||||||
| Codage vidéo | Encodage H.264 et H.265, M-JPEG | ||||||
| Compression vidéo | 32 Kbps ~ 16Mbps | ||||||
| Flux principal | Thermique: 25fps (1920x1080, 1280x1024, 640x512) | ||||||
| Visible: 25fps/30fps (3840x2160, 2688x1520, 1920x1080, 1280x960, 1280x720)@ 8MP | |||||||
| 25fps/30fps (2688 × 1520, 2560x1440, 1920x1080, 1280x960, 1280x720)@ 4MP | |||||||
| 25fps/30fps (1920x1080, 1280x960, 1280x720)@ 2MP | |||||||
| Sous-flux | Thermique: 25fps (640x512) | ||||||
| Visible: 25fps (1280 × 720, 704x576, 640x480, 352x288) @ 8MP/4MP | |||||||
| 25fps (704x576, 640x480 ,352x288) @ 2MP | |||||||
| 30fps (1280 × 720, 704x480, 640x480, 352x240) @ 8MP/4MP | |||||||
| 30fps (704x480, 640x480, 352x240) @ 2MP | |||||||
| Troisième flux | Visible: 25fps (704x576, 640x480, 352x288) | ||||||
| 30fps (704x480, 640x480, 352x240) | |||||||
| Image en image | Prend en charge l'affichage de la superposition de l'image dans l'image | ||||||
| Qualité d'image H.265 | Profil principal | ||||||
| Qualité d'image H.264 | Profil de ligne de base/profil principal/profil élevé | ||||||
| Codage audio | G.711a/G.711u/G.722.1/G.726/MP2L2/AAC/PCM | ||||||
| Débit binaire audio | 64Kbps(G.711)/16Kbps(G.722.1)/16Kbps(G.726)/32-192Kbps(MP2L2)/16-64Kbps(AAC) | ||||||
| Réseau | |||||||
| Protocoles réseau | TCP/IP,ICMP,HTTP,HTTPS,FTP,DHCP,DNS,RTP,RTSP,RTCP,NTP,SMTP,SNMP,IPv6 | ||||||
| Stockage à bord | Prend en charge la carte Micro SD/SDHC /SDXC (512G) | ||||||
| Protocoles d'interface | ONVIF (PROFIL S, PROFIL G), GB28181-2016 | ||||||
| Fonction intelligente | |||||||
| Événements généraux | Détection mobile, blocage vidéo, disque complet, accès illégal | ||||||
| Intelligence intelligente | Intrusion de zone, détection des limites, sortie de la zone, détection d'errance, rassemblement du personnel, mouvement rapide, détection des objets laissés, anomalie audio | ||||||
| Détection intelligente | Détection humanoïde, détection de véhicules non automobiles, détection de véhicules automobiles, détection de bateaux, détection d'oiseaux volants | ||||||
| Général | |||||||
| Alimentation électrique | DC24V ± 20% | ||||||
| Protection de puissance | Protection contre la foudre TVS 8000V, protection contre les surtensions, anti-ondes soudaines, conforme à la norme GB/T17626.5 niveau 4 | ||||||
| Protection d'entrée | IP66 | ||||||
| Température de travail | -40 ℃ ~ 65 ℃, humidité inférieure à 90% (pas de condensation) | ||||||

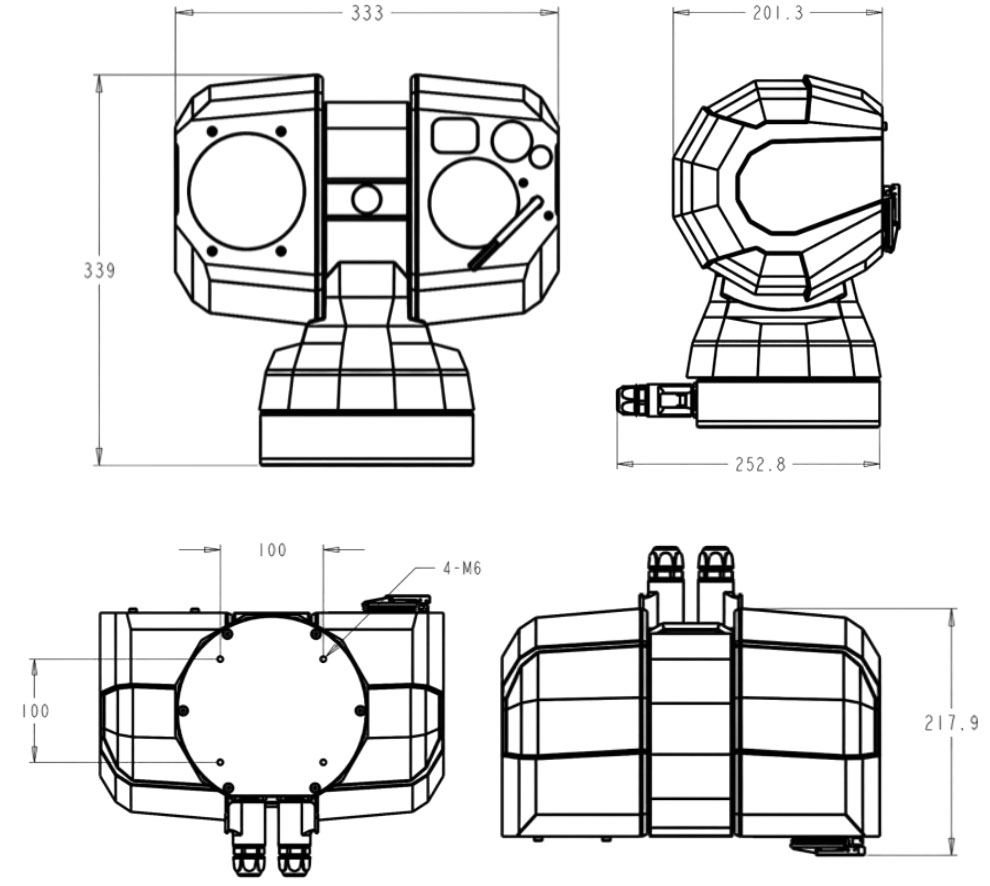

| Taille (WxHxD) | 333mm x 339mm x 252.8mm | ||||||
| Poids | Dépendant de la configuration, ≤ 12.5 KG | ||||||
| Informations de commande | |||||||
| Modèle | Description | ||||||
| ZN-DHY-M01AXXXXX | Thermique: 50mm | Visible: 6.6 ~ 264mm, 1/1 8” | |||||
| ZN-DHY-M10AXXXXX | Thermique: 75mm | Visible: 7 ~ 322mm, 1/2.8» | |||||
| ZN-DHY-M22AXXXXX | Thermique: 100mm | Visible: 10 ~ 550mm, 1/1.25» | |||||
| ZN-DHY-M30AXXXXX | Thermique: 25-75mm | Visible: 7 ~ 322mm, 1/2.8» | |||||
| ZN-DHY-M32AXXXXX | Thermique: 15-100mm | Visible: 10 ~ 550mm, 1/1.25» | |||||
| Configurations facultatives | Caméra grand angle; télémètre; Gyroscope; GPS; Boussole numérique; etc. | ||||||
| DRI | |||||||
| Lentille | Véhicule (4m x 1.4m) | Humain (1.8m x 0.5m) | |||||
| Détection | Reconnaissance | Identification | Détection | Reconnaissance | Identification | ||
| 50mm | 6500m | 1700m | 850m | 2600m | 660m | 330m | |
| 75mm | 10200m | 2500m | 1280m | 3900m | 980m | 490m | |
| 100mm | 13600m | 3400m | 1700m | 5200m | 1300m | 650m | |
| 1. Des options telles que la caméra grand angle, le télémètre laser, le gyroscope, le GPS, la boussole numérique, etc., sont configurées séparément, veuillez consulter un spécialiste pour des informations détaillées. D'autres modèles peuvent être configurés, veuillez consulter des spécialistes pour des informations détaillées. | |||||||
| 2. Ce tableau est uniquement à titre de référence et les performances peuvent varier selon l'environnement. Les distances de détection, de reconnaissance et d'identification humaines optimales sont calculées selon les critères de Johnson. | |||||||
| Plage de détection: afin de distinguer un objet de l'arrière-plan, l'objet doit être couvert par 1.5 pixels ou plus. | |||||||
| Plage de reconnaissance: Pour classer l'objet (animaux, humain, véhicule, etc.), l'objet doit être couvert par 6 pixels ou plus. | |||||||
| Plage d'identification: Afin d'identifier l'objet et de le décrire en détail, l'objet doit être couvert par 12 pixels ou plus. | |||||||
1. Q: Quels types d'applications cette caméra PTZ à capteur multiple 5-en-1 est la mieux adaptée pour?
A: Cette caméra est idéale pour la sécurité du périmètre à longue portée, la surveillance des frontières et des côtes, les aéroports, les ports, les installations pétrolières et gazières, la prévention des incendies de forêt, et d'autres infrastructures essentielles nécessitant une surveillance 24/7 jour-nuit.
2. comment fonctionne l'appareil photo dans les environnements de vent fort ou de vibration?
La stabilisation gyroscopique intégrée et le moteur à couple à entraînement direct compensent efficacement les vibrations causées par le vent, les tours ou les plates-formes mobiles, assurant une imagerie stable et un suivi précis des cibles dans des conditions extérieures réelles.
3. Cette caméra peut-elle détecter et identifier avec précision les cibles sur de longues distances?
Oui. La combinaison de l'imagerie visible à zoom élevé, de la détection thermique à faible NETD, de la télémétrie laser et de l'optique synchronisée permet une détection, un suivi et une identification fiables des personnes, des véhicules, des bateaux, et des cibles aériennes sur de longues distances.
4. Comment le système prend-il en charge la surveillance de nuit et les conditions de faible visibilité?
L'imagerie thermique détecte les cibles dans l'obscurité complète, le brouillard, la fumée ou la pluie, tandis que l'éclairage laser et la télémétrie améliorent la précision de l'identification nocturne, rendant le système efficace dans des environnements complexes et à faible visibilité.
5. l'appareil photo est-il facile à intégrer dans les systèmes de sécurité existants?
La caméra prend en charge ONVIF et les protocoles réseau standard, permettant une intégration transparente avec la plupart des plates-formes VMS, des systèmes d'analyse d'IA et des capteurs radar ou tiers en option pour les solutions de sécurité multi-capteurs.
